SPR.

Кронштейны для направляющих

Особенности и области применения

Особенно подходит для тех случаев, где требуются линейное и угловое позиционирование направляющей.

Максимальный момент затяжки для винтового узла 39 Nm.

Аксессуары по запросу

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

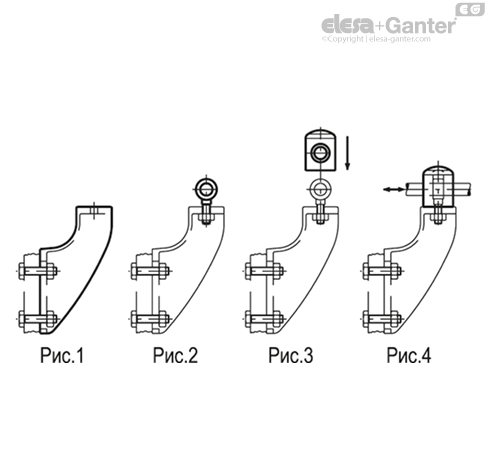

Инструкции по монтажу

• Установите кронштейн направляющей (рис. 1).
• Вставьте винт с ушком в опорное отверстие направляющей и завинтите соответствующую гайку и шайбу (рис. 2).
• Соберите цилиндр направляющей на проушине (рис. 3).
• Вставьте направляющий штифт в отверстие цилиндра направляющей. Установите его линейное и угловое положение, а затем затяните гайку (рис. 4).
