Общая информация
Особенности и области применения

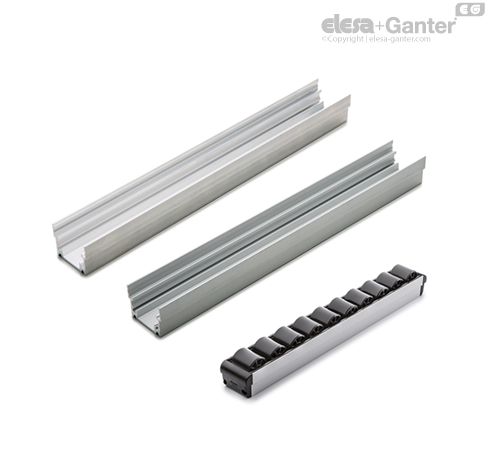

Профиль может удерживать до 11 роликовых элементов RLT-U, RLT-U15 или шариковых элементов RLS-U. Особенная секция профиля позволяет блокировочную фиксацию ролика и шариковых элементов без необходимости использования винтов или других крепежных деталей.
Профиль обеспечивает высокое сопротивление деформации под нагрузкой и сборку роликовых транспортёров, даже в случае неполной опоры (Рис. 2) без необходимости использования других опор.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Профили длиной, отличной от стандартных исполнений (макс. длина 2970 мм).
Инструкции по использованию
Инструкции по монтажу
Закрепите профиль к опорной конструкции с помощью винтов подходящего размера (Рис.1) и номером для конкретного вида применения, сделав соответствующие отверстия в основании профиля.

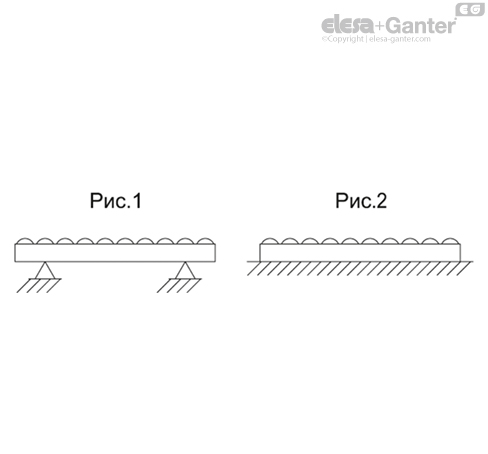

Профиль может быть установлен в двух точках опоры (pис.2) или на всей опоре (pис.3).
Для дренажа любых жидкостей, которые могут собираться внутри профиля (например, в случае применения на машинах и оборудовании, чьи детали должны часто промываться струями воды по гигиеническим причинам) рекомендуется сделать отверстия соответствующего размера и формы в основании профиля.
Технические данные
См.: Модульные роликовые транспортёры ELEROLL.
