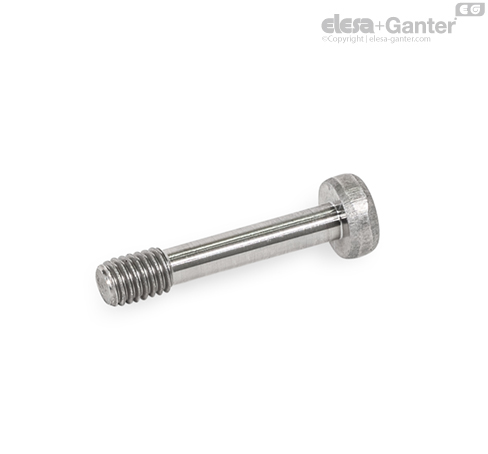

GN 7984.2

Винты с головкой под торцевой ключ

Винты с головкой под торцевой ключ GN 7984.2 имеют низкопрофильную головку для обеспечения возможности использования на участках с ограниченным пространством.

Благодаря утопленной шпильке d₃ винт может быть легко защищён от потери, например, в крышке. Таким образом обеспечивается «захват монтажного элемента» в соответствии с Директивой о безопасности машин и оборудования 2006 / 42 / EC.

Для этой цели вместо нормального сквозного / резьбового отверстия должна предусматриваться резьба d₁ с обеих сторон, при необходимости с соответствующим отверстием с зазором d₄. В зависимости от конструкции и требуемой зажимной длины a₁ ... a₃ крышки возможны несколько вариантов сборки, как показано.
