GN 418.2

Винты с эксцентриковой головкой

Винты с эксцентриковой головкой GN 418.2 являются крепкими компактными элементами, требующими минимального пространства для установки и обеспечивающими максимальное удобство и простоту в обращении.

Зажимные силы F, указанные в таблице, относятся к максимально допустимому моменту затяжки и к указанной вворачиваемой глубине t.

• Значения прочности винтов

Функция

Головка винта с эксцентриковой головкой имеет два вида кулачка: радиально-зажимной кулачок (с дополнительным 30°-ным уклоном) и кулачок осевого снижения. Эксцентриковый кулачок гарантирует, что зажимная сила является одинаковой в любом угловом положении. Также кулачок является самоблокирующимся.

Составляющие силы действуют на зажимную точку, что вызывает проседание и в дополнение к трению является причиной прижатия заготовки к жёсткому упору. Дополнительное проседание создаётся резьбой и 30°-ным уклоном.

Для обеспечения безопасного и надёжного зажима в каждом виде применения доступны правосторонний (с правой резьбой) и левосторонний (с левой резьбой) варианты исполнения.



Инструкции по монтажу

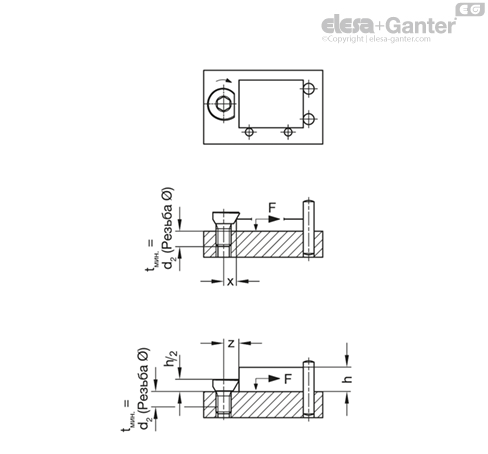

• Расположите резьбовое (ые) отверстие (я) согласно указаниям

• Вверните винт с эксцентриковой головкой на требуемую высоту и поместите его плоской стороной напротив заготовки (отметьте минимальную глубину ввинчивания t)

• Для зажимного эффекта выше главного заострения минимальная зажимная высота должна составлять h₂

• Поворот примерно в 135° требуется для зажима
