GN 5862

Грузовые крюки

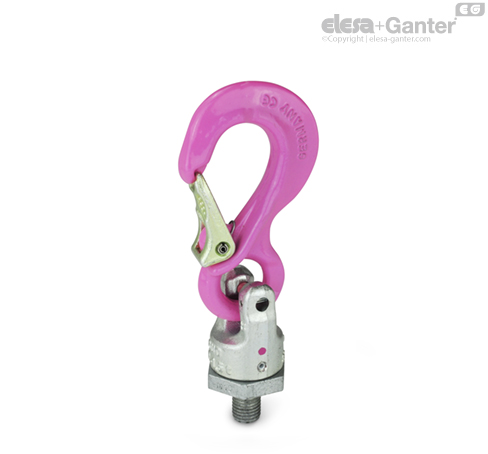

Грузовые крюки GN 5862 вращаются в шарикоподшипниках. Свободно вращающийся крюк позволяет болтам удерживать груз в любом направлении натяжения.

Номинальная грузоподъёмность четко указана на вертлюжном рым-болте. Это значение применимо в наиболее неблагоприятном случае с точки зрения перечисленных видов нагрузки. Грузовые петли GN 5862 соответствуют требованиям Директивы 2006/42/ЕС о безопасности машин и оборудования и прошли соответствующие испытания (BG).

RFID-метка помогает безошибочно отследить каждый компонент и определить его характеристики – например, при плановом осмотре.

• Руководство по эксплуатации GN 5862

• Значения прочности винтов

Метод крепления
Количество	1	1	2	2	2	2	2	3 и 4	3 и 4	3 и 4
Угол наклона	0°	90°	0°	90°	0° t до 45°	45° до 60°	Асимм.	0° t до 45°	45° до 60°	Асимм.
Фактор	1	1	2	2	1.4	1	1	2.1	1.5	1
M 12	0.63 t	0.63 t	1.26 t	1.26 t	0.88 t	0.63 t	0.63 t	1.32 t	0.95 t	0.63 t
M 16	1.50 t	1.50 t	3.00 t	3.00 t	2.10 t	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
M 20	2.50 t	2.50 t	5.00 t	5.00 t	3.50 t	2.50 t	2.50 t	5.25 t	3.75 t	2.50 t
M 24	4.00 t	4.00 t	8.00 t	8.00 t	5.60 t	4.00 t	4.00 t	8.40 t	6.00 t	4.00 t
M 30	6.70 t	5.00 t	13.40 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t
M 36	10.00 t	8.00 t	20.00 t	16.00 t	11.20 t	8.00 t	8.00 t	16.80 t	12.00 t	8.00 t

В приведённой выше таблице допустимых нагрузок указаны максимальные нагрузки в метрических тоннах в качестве коэффициента грузовой петли в диапазоне рабочих температур от –40 до +200 °C с учётом коэффициента запаса прочности 4 для всех значений.

Грузовые крюки GN 5862 могут использоваться только в том случае, если они закреплены болтами с минимальной глубиной ввинчивания в зависимости от материала и контактная поверхность болта плоская и перпендикулярна отверстию с резьбой.

Если грузовые крюки установлены на месте стационарно, они должны свободно вращаться на 360° и не должны задевать края или другие закреплённые детали, например крюки крана. Грузовые крюки не подходят для постоянного вращательного движения с грузом.

Инструкции по эксплуатации с более подробной информацией и техническими условиями включены в каждый комплект поставки (см. также информацию на сайте www.elesa-ganter.com).



• длина l другого винта
