Значения расчётной нагрузки, указанные в таблице, наносятся также на крепёжные болты грузовых петель. Они соответствуют наиболее сильным нагрузкам, которые могут действовать в данных направлениях.

Грузовые петли GN 586.1 соответствуют требованиям Директивы 2006/42/ЕС о безопасности машин и оборудования и прошли соответствующие испытания (BG).

RFID-метка помогает безошибочно отследить каждый компонент и определить его характеристики – например, при плановом осмотре.

Данная модель петель заменяет собой предыдущую (GN 586).

Руководство по эксплуатации GN586.1

Техническая информация

Метод крепления
Количество	1	1	2	2	2	2	2	3 и 4	3 и 4	3 и 4
Угол наклона	0°	90°	0°	90°	0° до 45	45° до 60°	Асимм.	0° t до 45°	45° до 60°	Асимм.
Фактор	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	0.63 t	0.63 t	1.26 t	1.26 t	0.88 t	0.63 t	0.63 t	1.32 t	0.95 t	0.63 t
M 10	0.90 t	0.90 t	1.80 t	1.80 t	1.3 t	0.90 t	0.90 t	1.90 t	1.35 t	0.90 t
M 12	1.35 t	1.35 t	2.70 t	1.90 t	1.90 t	1.35 t	1.35 t	2.84 t	2.00 t	1.35 t
M 16	2.00 t	2.00 t	4.00 t	2.80 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 20	3.50 t	3.50 t	7.00 t	4.90 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 24	4.50 t	4.50 t	9.00 t	6.30 t	6.30 t	4.50 t	4.50 t	9.50 t	6.75 t	4.50 t
M 30	6.70 t	6.70 t	13.40 t	9.40 t	9.50 t	6.70 t	6.70 t	14.1 t	10.00 t	6.70 t

Указания по безопасности

Выше указаны значения максимальной нагрузки в метрических тоннах, действующей на грузовую петлю GN 586.1, зафиксированную и развёрнутую в направлении нагрузки.

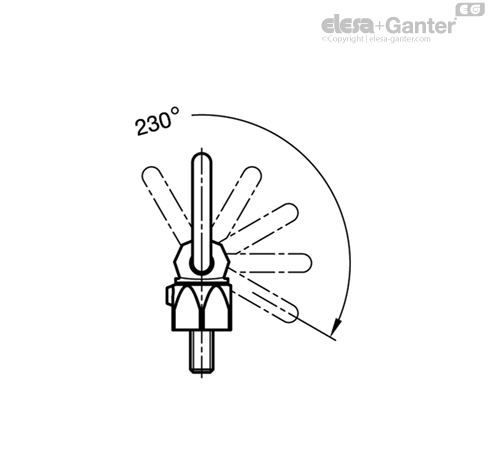

Сама грузовая петля GN 586.1 не должна быть изогнутой и должна быть развёрнута под прямым углом к проушине.

После вкручивания крепёжного болта проушина должна свободно вращаться на нем на 360°. Разрешается использовать только болты с шестигранными головками, поставляемые вместе с грузовыми петлями.

Грузовая петля должна двигаться свободно, не цепляясь краями.

Перед приложением нагрузки петля и болт должны быть повернуты в направлении нагрузки. Значение допустимой нагрузки зависит от положения петли. Грузовые петли не предназначены для частого вращения под нагрузкой.

Указанными значениями нагрузки можно руководствоваться, только если болт вкручен в стальной компонент на длину, равную полутора номинальным диаметрам его резьбы, имеет минимальную прочность 37 кгс/мм² и используется при температуре окружающей среды от –40 до +100 °С. Информация о несущей способности компонентов при других температурах предоставляется по запросу.

Инструкции по эксплуатации с более подробной информацией и техническими условиями включены в каждый комплект поставки (см. также информацию на сайте www.elesa-ganter.com).

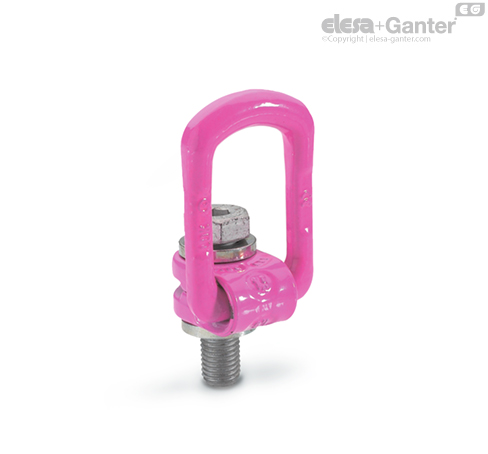

GN 586.1 Грузовые петли (поворотные)
