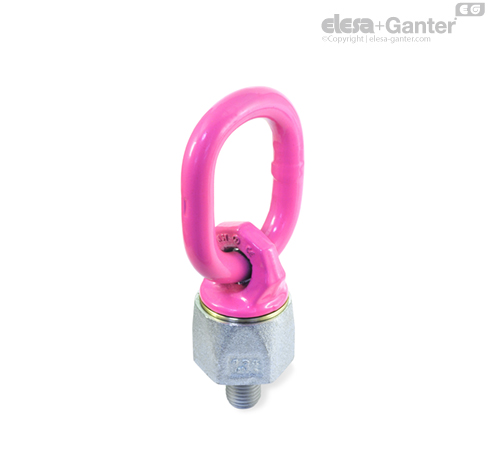

GN 5860

Грузовые петли

Кольца нагрузки GN 5860 осуществляют вращение в шарикоподшипниках. Свободно вращающееся кольцо позволяет болтам удерживать грузы в любом направлении натяжения.

Номинальная допустимая нагрузка чётко указана на рым-болте с поворотной проушиной. Она действительна для самых неблагоприятных случаев с точки зрения типов нагрузки, перечисленных на противоположной стороне. Кольца GN 5860 соответствуют Директиве по машиностроению 2006/42 / EG и прошли BG-испытания.

RFID-метка помогает безошибочно отследить каждый компонент и определить его характеристики – например, при плановом осмотре.

• Инструкция по эксплуатации GN 5860

• Значения прочности винтов

Метод крепления
Количество	1	1	2	2	2	2	2	3 и 4	3 и 4	3 и 4
Угол наклона	0°	90°	0°	90°	0° t до 45°	45° до 60°	Асимм.	0° t до 45°	45° до 60°	Асимм.
Фактор	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	0.60 t	0.30 t	1.20 t	0.60 t	0.42 t	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	0.90 t	0.45 t	1.80 t	0.90 t	0.63 t	0.40 t	0.40 t	0.94 t	0.67 t	0.40 t
M 12	1.20 t	0.60 t	2.40 t	1.20 t	0.84 t	0.60 t	0.60 t	1.26 t	0.90 t	0.60 t
M 16	2.60 t	1.30 t	5.20 t	2.60 t	1.82 t	1.30 t	1.30 t	2.73 t	1.95 t	1.30 t
M 20	4.00 t	2.00 t	8.00 t	4.00 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 24	7.00 t	3.50 t	14.00 t	7.00 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 30	10.00 t	5.00 t	20.00 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t

Вышеприведённая таблица допустимых нагрузок показывает максимальные нагрузки в метрических тоннах как фактор типа кольца нагрузки в диапазоне рабочих температур от –40 до +100 °C, с коэффициентом безопасности 4, учтённым для всех значений.

Кольцо нагрузки GN 5860 может быть использовано только в том случае, если оно крепится с минимальной глубиной ввинчивания, которая зависит от материала, и если контактная поверхность болта является плоской и фиксированной под прямым углом по отношению к резьбовому отверстию.

При постоянной установке на месте рым-болт с поворотной проушиной должен свободно вращаться на 360°, а не опираться на края или другие крепёжные приспособления, например, крановые крюки. Кольца нагрузки не подходят для непрерывного вращательного движения под воздействием нагрузки.

Инструкции по эксплуатации с более подробной информацией и техническими условиями включены в каждый комплект поставки (см. также информацию на сайте www.elesa-ganter.com).



• другая длина винта l
