GN 5861
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Тип
Проушина
Сталь 1.6541
Корпус подшипника
Сталь 1.6541
Привариваемый фланец
Сталь 1.6541

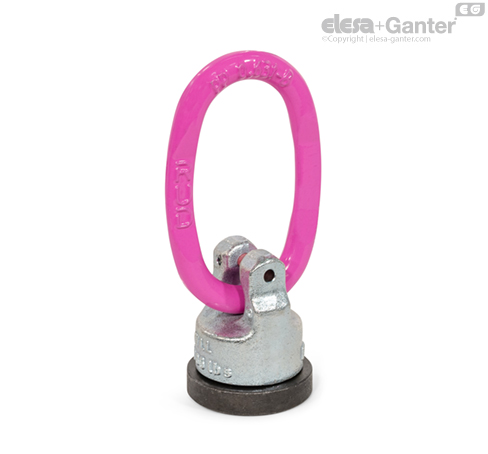

Грузовые петли GN 5861 вращаются с помощью шарикоподшипника и используются с отдельными грузоподъёмными приспособлениями и строповочным оборудованием. Они привариваются к грузонесущему оборудованию или непосредственно к самому грузу и воспринимают нагрузку в любом направлении. Большая петля облегчает крепление.
Номинальная грузоподъёмность указана на петле. Грузовые петли GN 5861 соответствуют требованиям Директивы по механическому оборудованию 2006/42/EC и правилам DGUV GS-HM-36.

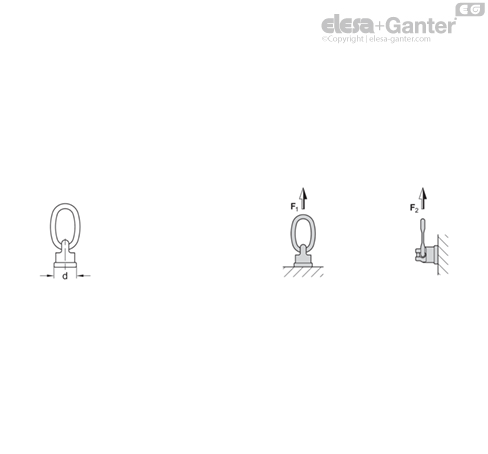

| Диаметр d | Номинальная грузоподъёмность | F1 | F2 |
| в т (WLL) | макс. в т | макс. в т | |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Указанные значения нагрузок действительны при рабочей температуре от –40 °C до +200 °C. Более подробная информация содержится в инструкции по эксплуатации.

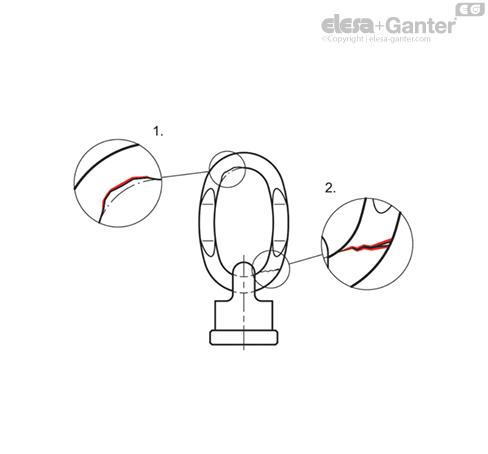

1. Если износ превышает 10 % поперечного сечения, подъёмная точка изношена, и срок её службы подошёл к концу.
2. Если грузовая петля согнута, имеет повреждения или трещины, дальнейшее её использование небезопасно.
В любом случае требуется замена.
В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию и предоставляется в цифровом виде по адресу elesa-ganter.com.

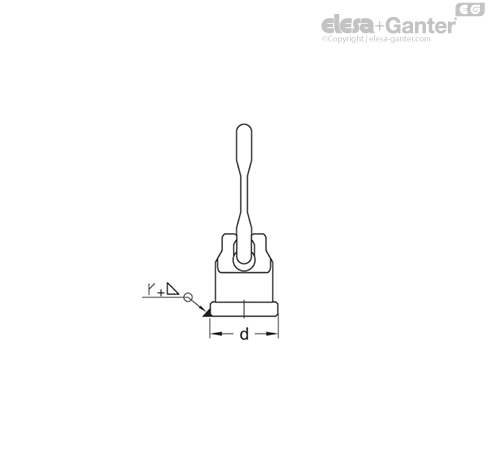

| Диаметр d | Размер сварного шва |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Сварка должна выполняться сварщиком, сертифицированным в соответствии с ISO 9606-1.
