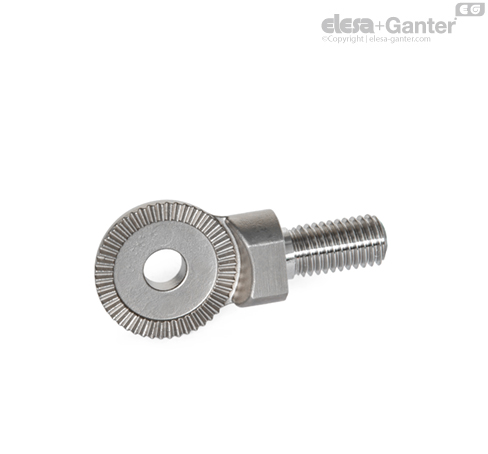

Нержавеющая сталь – стопорные пластины GN 187.5 можно устанавливать совместно с комплектами запирающих соединений GN 187.6 для формирования запирающих соединений. Это позволяет регулировать рукоятки рычага переключения передач и удерживающие трубки или вставки и крепления относительно друг друга с заданными углами, создавая запирающее соединение. Угловая ориентация зубцов адаптируется к соединительным элементам, позволяя выбирать осевую-параллельную или прямоугольную конфигурацию.

Детали различных типов и одного номинального размера d₁ можно сочетать между собой благодаря фиксации и центрированию со стороны комплектов запирающих соединений. Нержавеющая сталь – упорные пружины GN 187.2 GN 187.4 устанавливаются между запорными головками, обеспечивая легкое снятие при демонтаже. Дополнительные возможности в сочетании элементов обеспечиваются совместимостью запорных головок и стопорных пластин GN 187.2 GN 187.4 .

При сварке деталь типа Е удобно позиционируется на ответной части и фиксируется посредством монтажных отверстий d₈ (совмещенных с зубцами) и позиционирующих или установочных штифтов.
