Информация

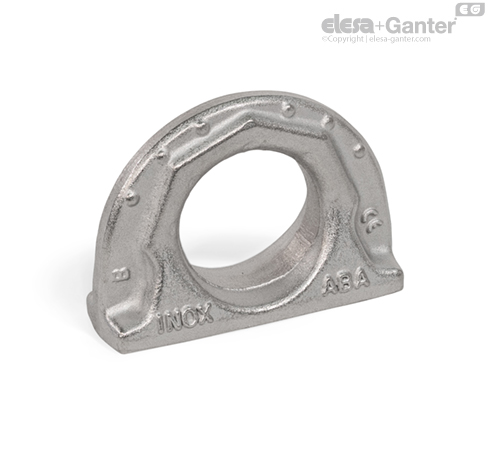

Подъёмные точки GN 589.5 предназначены для подвешивания подъёмного механизма и крепёжных элементов и отличаются очень низким профилем. Они привариваются, например, к точкам крепления груза или непосредственно к самому грузу и могут воспринимать нагрузку в любом направлении.
Номинальная грузоподъёмность, приведённая в таблице, чётко обозначена на подъёмной точке. Она применима к наименее благоприятному случаю нагрузки из перечисленных типов нагрузки.
Подъёмные точки GN 589.5 соответствуют Директиве по механическому оборудованию 2006/42/EC.
Срок отбраковки / срок службы / указания по технике безопасности
1. По следам износа можно проверить износ подъёмной точки. Если они совпадают с внешним контуром или контуром отверстия, значит, срок службы подъёмной точки подошёл к концу, что также называется сроком отбраковки.
2. Если подъёмная точка согнута, имеет повреждения или трещины, дальнейшее её использование небезопасно и, таким образом, не допускается.
В любом случае необходимо заменить подъёмную точку.
Инструкции по креплению / сварке
| b | a Размер углового шва |
| 70 | 3 |
| 100 | 4 |
| 137 | 6 |
Сварка должна быть проведена с использованием утверждённой сварочной установки в соответствии со стандартом EN 287-1. Указанные значения нагрузок действительны при рабочей температуре от -40 до +200 °C. Информация о грузоподъёмности при более высоких температурах предоставляется по запросу.
В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию или предоставляется в цифровом виде на странице изделия по адресу elesa-ganter.com.
