Характеристики
Типы
- Тип B: Шарик стальной, гладкая контактная поверхность
- Тип R: Шарик стальной, зубчатая контактная поверхность
- Тип K: Шарик пластиковый, гладкая контактная поверхность
- Класс разрывной прочности 10.9
Типы B и R:
Сталь закалённая (54+2 HRC)
Тип K:
Пластик (полиацеталь POM)
Кольцевое уплотнение
Бутадиен-нитрильный каучук (Пербунан®)
Информация

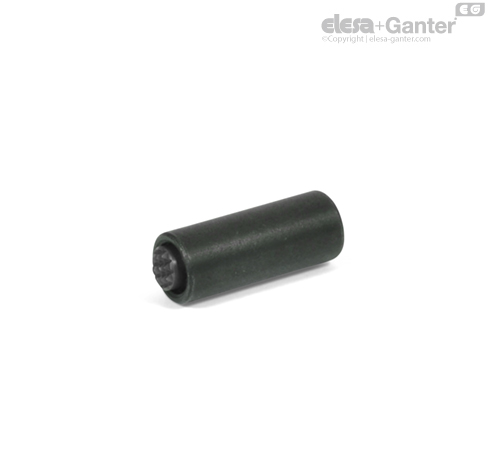

Прижимные упоры GN 709.7 также используются в зажимных и крепёжных конструкциях (например, для зажима заготовок) в качестве подвижной опорной поверхности или стопора. Поворотный шарик (шарнирное крепление) компенсирует контакт с неровными и непараллельными поверхностями на угол до 10°. Он также защищён от дальнейшего закручивания.
Кольцевое уплотнение удерживает шарик в положении и предотвращает попадание грязи, что способствует длительному сроку службы и постоянной мобильности.
