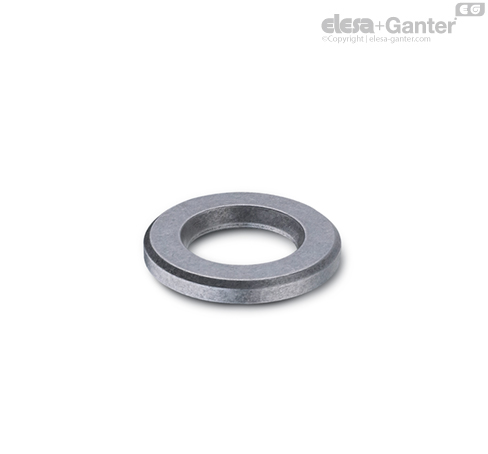

GN 6339

Усиленные гайки

Влияние шайбы на качество резьбового соединения очень часто недооценивается. С шайбами GN 6339 могут быть созданы высококачественные предварительно нагруженные резьбовые соединения.

Высокая статическая зажимная сила может быть достигнута без потерь в натяжении.

При заданной предварительно нагруженной зажимной силе часто можно использовать более тонкие болты. Это позволяет добиться лучшего соотношения между зажимным расстоянием и диаметром болта, что сводит к минимуму риск неисправности.

Гладкая поверхность контакта головки винта/болта на закалённом корпусе снижает и стабилизирует коэффициент трения даже в случае необходимости многократного ослабления и повторного затягивания.

Шайбы GN 6339 подходят только для машиностроительных болтов 8.8 / 10.9 / 12.9, а не для стальных болтов DIN 6914.

• Основные допуски по стандартам ISO -



Error: Error%20%231085

Error: Error%20%231085

Диаметр фаски d₃

Данный размер, наряду с углом скоса фаски α 70° и внутренним диаметром d₁, является одной из важнейших размерных характеристик шайбы GN 6339. Диаметр d₃ должен всегда превышать максимальный диаметр контакта подголовка болта. Только в этом случае кромка фаски d₃ закреплённой шайбы не будет оказывать давление на подголовок болта, деформируя и повреждая его.

Внутренний диаметр d₁

Значение внутреннего диаметра d₁ должно быть возможно меньшим для обеспечения правильной центровки болта относительно шайбы. Выбранное сочетание болта и шайбы должно обеспечивать наименьший радиальный зазор во избежание неправильного расположения головки болта относительно фаски d₃.

Угол фаски α = 70° ± 2°

Достаточно большая величина данного угла необходима при использовании болтов с шестигранной головкой во избежание контакта с диаметром фаски d₃ шайбы

Поверхность фаски F

Увеличенная поверхность фаски F, если смотреть со стороны d₃ и d₁, создаёт кромку, которая обеспечивает наименьший радиальный зазор в направлении от стержня болта к головке.Даже при минимальном угле фаски α = 68° и наименьших размерах d₁ и d₃ данный радиальный зазор достаточен для всех болтов согласно DIN EN.

Высота h

Данная величина представляет собой высоту цилиндрической части отверстия диаметром d₁ и должна быть по возможности больше шага резьбы применяемого болта.

Толщина шайбы s

Шайбы GN 6339 обычно толще шайб стандарта DIN (за исключением шайбы DIN 7439, равной по толщине шайбе данной модели в высоком варианте исполнения).Благодаря увеличению толщины повышается прочность шайбы. Учитывая наличие фаски d₃, таким образом обеспечивается высота цилиндрического отверстия, гарантирующая сохранность резьбы при затяжке болта.
