Монтажный набор CFSW. и CFMW. для профилей

Особенности и области применения

Монтажная пластина PMW позволяет устанавливать петли CFSW.110 and CFMW.110 на стандартные профили 30, 35, 40, 45 и 50 мм с T-пазом.

Монтаж на профили 40 мм так же может быть выполнен без применения монтажной пластины.

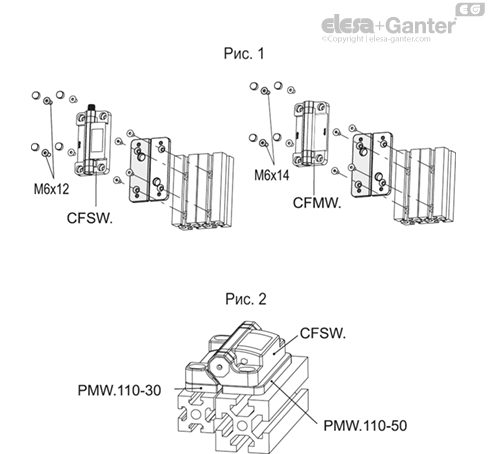

Фиксирующие винты пластины к профилю становятся недоступны после установки петель. (Рис. 1). Т.о. даже при использовании монтажной пластины PMW петли CFSW. и CFMW остаются антивандальными.

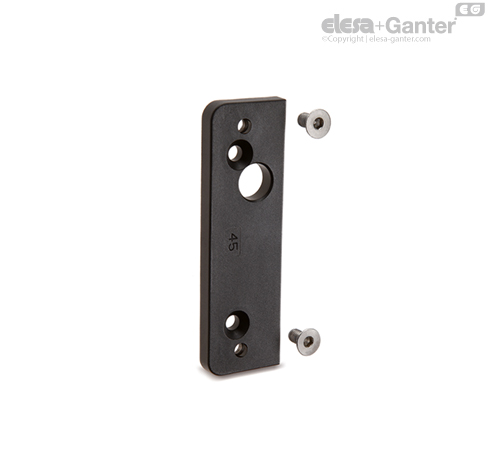

Комплект поставки пластины включает в себя:

• 2 винта с потайной головкой M6x12 (для CFSW.110).
• 2 винта с потайной головкой M6x14 (для CFMW.110).
• 2 шестигранных винта М6, монтированных в пластину, необходимы для фиксации петли на пластине.

Пластины различных размеров могут комбинироваться в тех случаях, когда дверь и дверная рамка изготовлены из профилей разных размеров (Рис. 2).

Инструкции по монтажу

• Зафиксируйте пластину на профиле в необходимом положении, используя винты с потайной головкой М6 (не входят в комплект) и соответствующие дюбели для Т-паза GN 505 (не входят в комплект поставки).
• Установите петлю CFSW.110 или CFMW.110 (Рис. 1) на соответствующую пластину, используя винты с потайной головкой М6 (входят в комплект поставки).
• Корректно установите закрывающие колпачки (входят в комплект поставки петли).

Технические данные

Использование пластины PMW при условии корректной установки согласно инструкции по монтажу гарантирует максимально ограниченную статическую нагрузку на CFSW. и CFMW.
