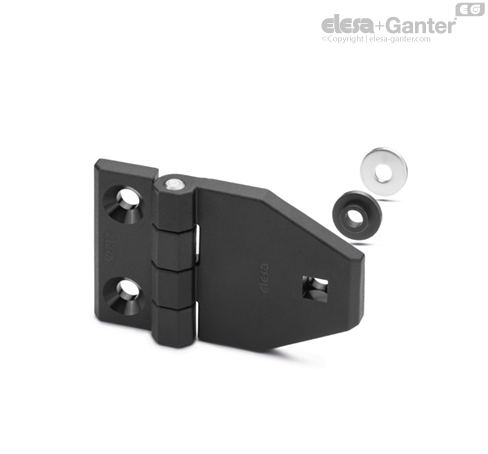

CFM-TR-G

Петли для крепления на стекло или панели

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.



Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFM-TR-G-B.40-SH-5	300	750	420	2500	420	1000
CFM-TR-G-B.50-SH-6	270	1040	480	3500	480	1000
CFM-TR-G-B.60-SH-6	250	1200	370	5000	370	2500

Указанные в таблице значения максимальной рабочей нагрузки для различных петель являются лишь ориентировочными. Они получены в результате испытаний, проведённых в наших лабораториях, при контролируемых температуре (23 °C) и относительной влажности воздуха (50 %), в заданных условиях использования и в течение ограниченного промежутка времени. В любом случае рекомендуется проверить исправную работу конструкции при ее установке.

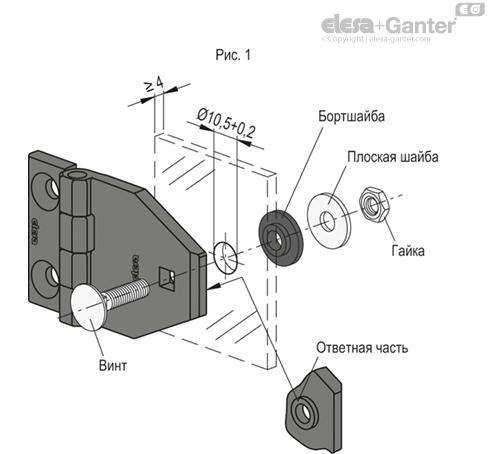

Инструкция по монтажу на стекло или панели

• Просверлите отверстие Ø 10,5 | a | +0,2 | aa | в стекле или на панели (мин. толщина 4 мм).

• Разместите шарнир на ответной части (d3), совместив центры отверстий, и вставьте винт.

• С противоположной стороны вставьте бортшайбу, плоскую шайбу и затяните гайкой (рис. 1).

Для обеспечения правильной работы необходимо установить как минимум две петли.
