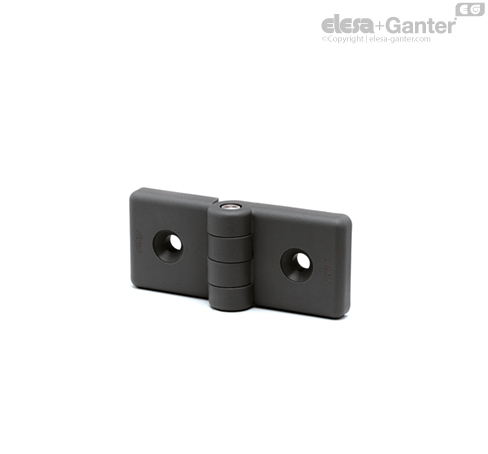

Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет RAL 7040 (С33), матовая отделка.
Вращающийся штифт
Никелированная сталь.
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой M6.
Центрирующие вставки из технополимера (входят в комплект поставки)
Для профилей с размерами пазов от 6 до 12 мм.
Общая информация
Особенности и области применения
Этот тип петли может использоваться с алюминиевыми профилями от 30 до 60 мм, а также с комбинацией различных размеров.

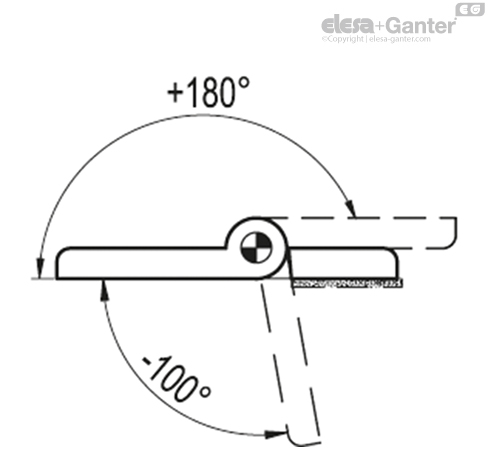

Угол поворота (приблизительное значение)
Макс. 280° (-100° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

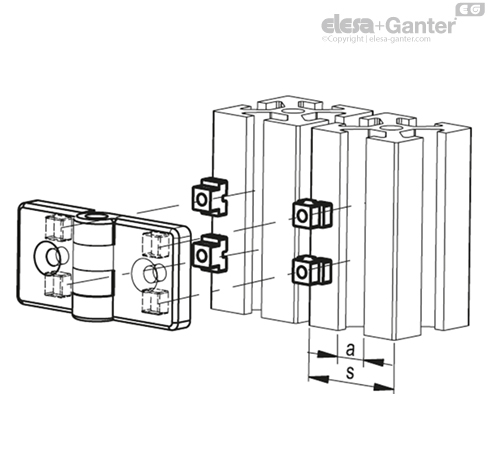

| Размер профиля | Положение вставки | Положение вставки |
| s | a |
| 30 | 6 |  | Положение вставки |
| 8 |  |
| 40÷45 | 8 |  | Темно-серый |
| 10 |  |
| 50÷60 | 10 |  | Чёрный цвет |
| 12 |  |
| Центрирующие вставки |
| Размеры | Цвет |
| l | l1 | l2 |
| 8 | 6 | 2 | Положение вставки |
| 10 | 8 | 4 | Темно-серый |
| 12 | 10 | 5 | Чёрный цвет |
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  |
| Описание | Максимальная рабочая нагрузка
Ea [N] | Нагрузка на разрыв
Ra [N] | Максимальная рабочая нагрузка
Er [N] | Нагрузка на разрыв
Rr [N] | Максимальная рабочая нагрузка
E90 [N] | Нагрузка на разрыв
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
