CFBS

Петли для узких дверных проемов и дверей

Особенности и области применения

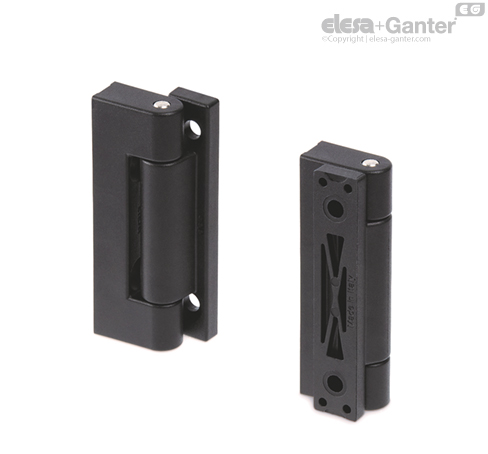

Петля CFBS состоит из двух элементов разного размера и вращающегося штифта, который вставляется при сборке.

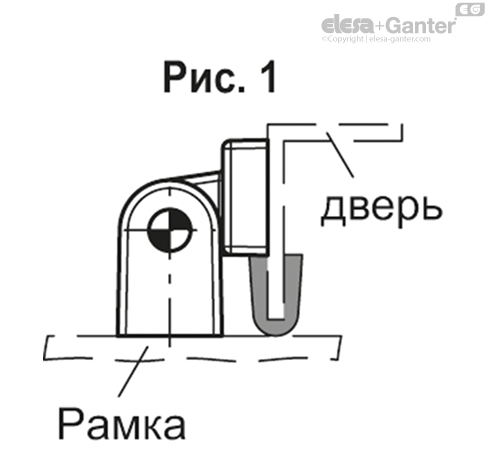

Их можно устанавливать на фальцованные двери из листового металла с возможностью также применения уплотнителя между дверью и коробкой (см. рис. 1).

Инструкции по монтажу

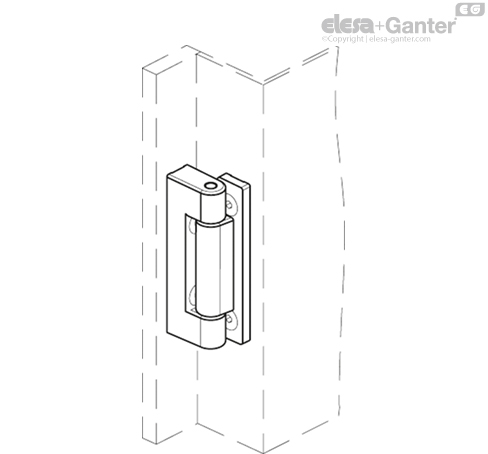

• Соберите два элемента, один со стороны косяка и один со стороны двери.

С помощью соответствующего инструмента вставьте вращающийся штифт со стороны без накатки, пока он не зафиксируется в корпусе петли.

Угол поворота (приблизительное значение)

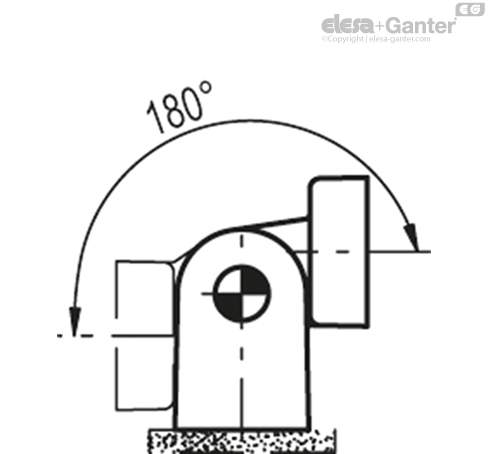

Макс. 180° (0° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.







Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFBS.75-13 SH-5	500	3400	2000	3200	1500	2800
CFBS.75-18 SH-5	600	4500	2000	3200	1000	3500
CFBS.75-23 SH-5	800	4500	2000	3200	900	3500
