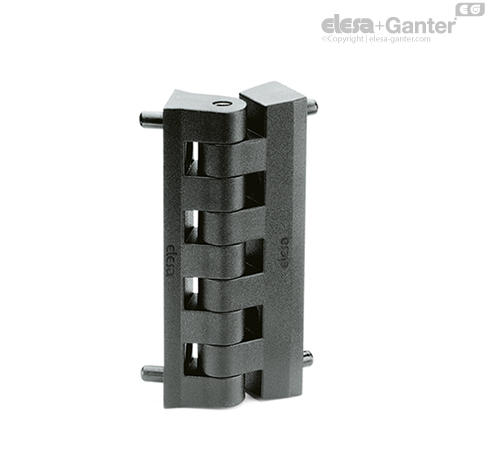

CFB.

Петли для узких дверных проемов и дверей

Угол поворота (приблизительное значение)

Макс. 200° (-10° и +190°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.





Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

Инструкции по монтажу

1. Снимите поворотную ось и установите два отдельных корпуса петли на двери и на раме.
2. Соберите два элемента вместе, выровняв по правому краю петли, и вставьте поворотную ось.
