CFR.
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.
Технополимер, черный цвет.
Нержавеющая сталь AISI 303
Сквозные отверстия для винтов с потайной головкой M6.

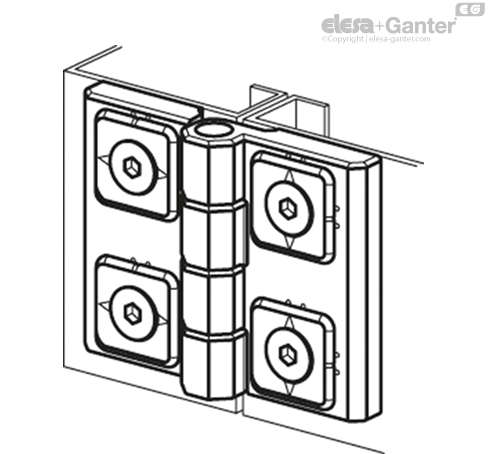

Регулировочные вставки (патент ELESA) предназначены для компенсации ограниченных перекосов дверей. Вертикальные и горизонтальные регулировки возможны путем простой установки ориентации вставок, таким образом, обеспечивая идеальное выравнивание между дверью и рамой.
Накатка на корпусе петли и на задней части вставок позволяет поддерживать точное положение во время сборки петли.
Эта петля может быть использована для компенсации вертикальных, горизонтальных и обоих видов перекосов.

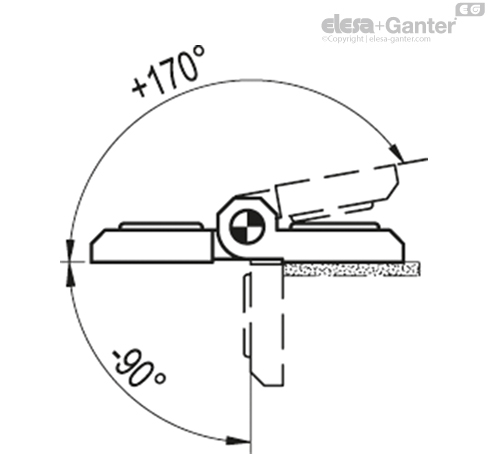

Макс. 260° (-90° и +170°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
| Описание | Макс. допустимая статическая нагрузка Sa [N] | Макс. допустимая статическая нагрузка Sr [N] | Макс. допустимая статическая нагрузка S90 [N] |
| CFR.60 SH-6 | 1800 | 2700 | 2130 |
Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.
