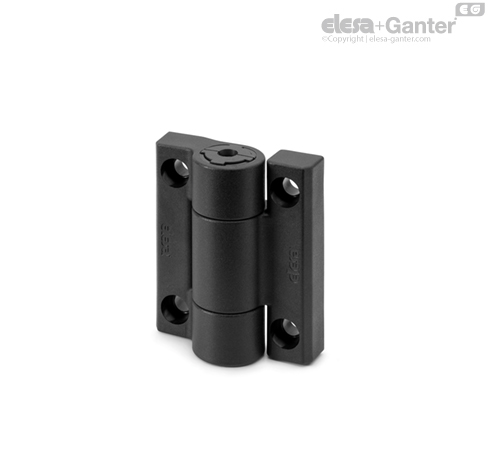

CFU-RA

Петля с регулируемым трением

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Не превышайте максимальный угол вращения, чтобы не нарушать надлежащую работу возвратной пружины.

Особенности и области применения

Основная функция петли CFU-RA заключается в возможности изменять момент сопротивления двери при открытии и закрытии.

Таким образом, петлю можно также периодически использовать для блокировки двери в фиксированном положении.

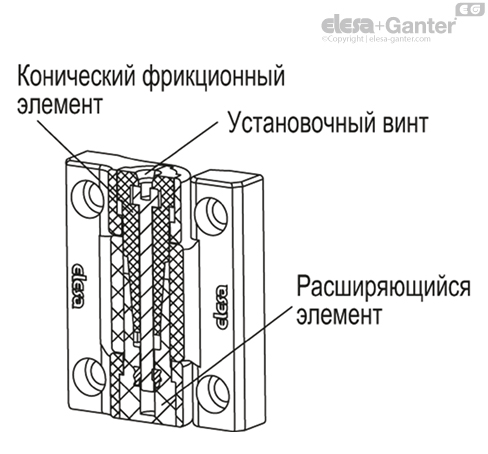

Система регулировки (патент ELESA) активируется посредством приложения силы к специальному винту, расположенному на оси петли, что позволяет увеличить или уменьшить момент сопротивления петли контролируемым образом в обоих направлениях.

Специальная геометрия данных конических поверхностей и трибологические характеристики разнообразных используемых материалов, полученных с применением специальных присадок, обеспечили возможность оптимизировать обслуживание момента сопротивления с течением времени.

Момент сопротивления

Максимальный момент для блокировки двери в определённом положении составляет примерно 5 Н·м (примерная величина, полученная путём применения момента примерно 3 Н·м к установочному винту). В случаях применения, когда требуется, чтобы дверь двигалась, максимальный блокирующий момент будет меньше.

С течением времени, а также вследствие окружающих условий может возникнуть необходимость в использовании установочного винта для восстановления и поддержания требуемого момента сопротивления.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см.  Рекомендации.



Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИE		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НОРМАЛЬНОЕ НАПРЯЖЕНИЕ
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFU-RA.67	900	3000	700	4500	800	3600
