GN 2290

Комплекты болтов

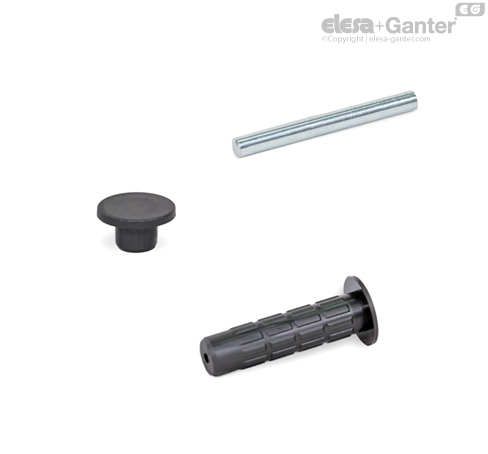

Комплекты болтов GN 2290 разработаны в качестве аксессуаров для GN 2291 крыльев петель для монтажа отдельных вариантов исполнения петель.

Комплекты болтов с идентификационным номером 1 предназначены для петель с двумя крыльями, комплекты болтов с идентификационными номерами 2 и 3 предназначены для петель с тремя крыльями. Комплекты болтов с идентификационным номером 2 используются исключительно для коротких средних крыльев длиной 40 мм. Комплекты болтов с идентификационным номером 3 должны использоваться для более длинных средних крыльев.

• Характеристики пластика

левосторонние / правосторонние петли



Монтаж на дверных рамах

Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.

Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.



Монтаж

1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с буртиком, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты буртика от повреждения в процессе установки.

2. Вдавливайте втулку подшипника до тех пор, пока не останется примерно 1 мм между буртиком втулки подшипника и крылом петли.

3. Удалите заусенцы на втулке подшипника при помощи ножа.

4. Вдавите втулку подшипника до упора.

5. Снимите винт.

6. Установите цилиндрический штифт во втулку подшипника.

7. Установите колпачок с противоположной стороны крыла петли.

Вставьте другие втулки подшипника по точкам 1–5.
