GN 139.2
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Цинк, литьё под давлением
с пластиковым покрытием
серебристый металлик
Штифт
Нержавеющая сталь AISI 303

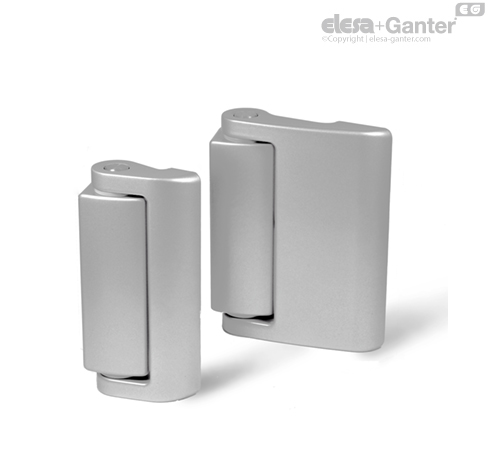

Петли без предохранительного выключателя (за исключением варианта с соединительным штепселем) GN 139.2 по внешнему виду ничем не отличаются от петель с предохранительным выключателем GN 139.1. Благодаря скрытому винтовому подключению с обратной стороны эти петли также исключают несанкционированный доступ.
Компактная конструкция сочетает в себе безопасность и привлекательный внешний вид.
Конструкция петли с широкими створками предназначена для монтажа стеклянных дверей и дверей из поликарбоната.
| Механические характеристики | ||||
| Максимальная нагрузка | Информация с коэффициентом безопасности | Пример расчета | Направление действия нагрузки | |||
| - | l1 = 49 | 1500 N | 1000 N | 1000 N |
| - | l1 = 79 | 750 N | 500 N | 500 N |
| с задней стороны, 7 х резьба M5, глубиной 6 мм | ||||
| Рекомендуемый момент затяжки | 5 Нм (Винты M5) | |||
