GN 139.5

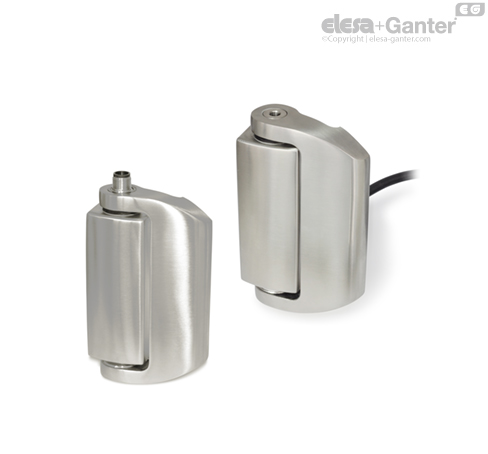

Петли с предохранительным выключателем
Нержавеющая сталь
Нержавеющая сталь
Типы
- Тип A: соединительный штепсель в верхней части
- Тип B: соединительный штепсель в нижней части
- Тип C: соединительный штепсель с обратной стороны (с кабелем 0,2 м)
- Тип CK: кабель с обратной стороны
Нержавеющая сталь, прецизионное литьё
- AISI 316L
- полированная, шероховатость поверхности Ra < 0,8 мкм
Штифт
Нержавеющая сталь AISI 316L
Петли GN 139.5 со встроенными предохранительными выключателями предназначены для мониторинга дверей и крышек машин и установок. Открытие двери активирует электрические контакты, которые, в свою очередь, могут прервать защитную цепь посредством размыкания контакта (NС) и сразу подать сигнал об открытии двери замыканием нормально разомкнутого контакта (NO). Контактные блоки снабжены контактами зависимого действия с принудительным размыканием, т. е. они обязательно разделяются при активации и не подвержены гистерезису. Угол, при котором достигаются точки переключения, является регулируемым.
Петли со встроенными контактными блоками представляют собой компактный, легко монтируемый элемент с привлекательным дизайном. Монтаж с обратной стороны делает петли более защищенными от несанкционированного доступа. Петли GN 139.6 без функции переключения применяются в качестве дополнительных петель, например, для больших дверей или ворот, для которых требуется несколько петель.
Кабель с соединителем
8-полюсный, длиной 5 или 10 метров:
- Кабели с соединителем GN 330 -M12x1-8-G-5.
- Кабели с соединителем GN 330 -M12x1-8-G-10.
- Петли с рабочим углом > 0°
- Петли с другими нагрузками на контакт
| Механические характеристики | ||||
| Максимальная нагрузка | Информация с коэффициентом безопасности | Пример расчета | Направление действия нагрузки | |||
| - | F max. | 2000 N | 2000 N | 2000 N |
| - | ||||
| с фиксацией | с задней стороны, 10 х резьба M6, глубиной 8 мм | |||
| Рекомендуемый момент затяжки | 10 Нм (Винты M6) | |||
| Степень защиты | IP67 / IP69K (Обратите внимание на кабельканал!) | соотв. по EN 60529 | ||
| Принцип переключения, размыкание контактов | Контакты зависимого действия, прессовая установка, с принудительным открыванием | соотв. МЭК 60947-5-1, K | ||
| Контактный материал | Серебряный сплав | |||
| Схема рабочего хода | Точки переключения регулируются до 2° в направлении 0°. | |||
| Максимальная рабочая частота | 600 рабочих циклов / час | согл. стандарту IEC 60947-5-1, один рабочий цикл включает одно открытие и одно закрытие | ||
| Механический срок службы | 106 рабочие циклы | согл. стандарту IEC 60947-5-1, один рабочий цикл включает одно открытие и одно закрытие | ||
| Скорость срабатывания | мин. 2° / секунду, макс. 90° / секунду | согл. стандарту IEC 60947-5-1, один рабочий цикл включает одно открытие и одно закрытие | ||
| Электрические свойства / меры обеспечения безопасности | ||||
| Категория утилизации | AC 15: 24 В перемен. тока / 2A / DC 13: 24 В постоян. тока / 2A (штепсель), AC 15: 250 В перемен. тока / 4A / DC 13: 250 В постоян. тока / 0,3 A (кабель) | согл. стандарту EN 60947-5-1 | ||
| Контакты, заделка | ||||
| 8-полюсный разъем M12 | ||||
| 9 жильный кабель длиной 2 м или 5 м | ||||
| Назначение контактов и кабелей | ||||
| Тип кабеля | 9x0,34 mm², PVC H05VV-F, черный | согл. стандарту IEC 60332-1 | ||
| Защита от короткого замыкания | 1000 A | согл. стандарту EN 60947-5-1 | ||
| Номинальное напряжение изоляции | 30 V AC / 36 В DC (штепсель) / 250 В ac (кабель) | |||
| Защита от короткого замыкания | 2 A, 500 В, Тип gG (штепсель) / 6 A, 500 В, Тип gG (кабель) | |||
| Температура окружающей среды | от - 25 °C до + 80 °C | |||
| Степень загрязнения, внешнее | 3 | согл. стандарту EN 60947-5-1 | ||
| параметры безопасности | B10: 1 000 000, B10 d: 5 000 000, B10 / B10 d: 20% | согл. стандарту EN ISO 13849-1 | ||
| Аттестация, соответствие, применимость | ||||
| Распределительное устройство низкого напряжения и механизм управления | EN 60947-1/2007 | |||
| Декларация соответствия нормам ЕС | EN 60947-1-5 : 2004 + | |||
| EAC и UL сертифицированы | A1/2009 | |||
| Безопасные виды применения | до SIL 3 / PL e | согл. стандарту EN ISO 13849-1 | ||
Другие важные сведения и полезные советы можно найти в Руководстве по эксплуатации GN 139.5, которое включено в комплект поставки. Электронную версию Руководства в формате PDF можно найти в разделе «Загрузки» на сайте www.elesa-ganter.com.
Петли с предохранителем должны устанавливаться и обслуживаться квалифицированным техническим персоналом в соответствии с инструкцией, приведённой в руководстве по эксплуатации, а также в соответствии с внутренними и международными правилами, требованиями и применяемыми стандартами. Компания Elesa+Ganter не несёт установленной законом ответственности за недостающую или некорректную информацию, а также за любые последствия, вытекающие из этого.
