Используя три различных типа петель, можно получить 66 вариантов величины паза «n». Для этого установочные компоненты устанавливаются в специально обозначенные углубления в створках петли.

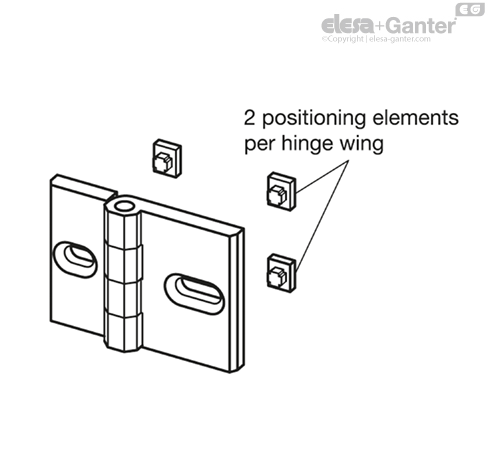

Прямоугольные (8х10 мм) установочные компоненты, по два компонента на каждую створку петли, предотвращают перекосы. Они также являются несущим элементом при нагрузке от веса двери.

Специальные Т-образные гайки используются для ввинчивания петли в профильные рейки.

Техническая информация

Информация по номинальной нагрузке на петли -

Характеристики нержавеющей стали

Список типов петель

GN 161-57	-	-	GN 161-68	-	-	GN 161-80	-	-
n	m1	m2	n	m1	m2	n	m1	m2
расстояние между пазами	-	-	расстояние между пазами	-	-	расстояние между пазами	-	-
33	16.5	16.5	37.5	16.5	21	42	21	21
34	16.5	17.5	38	16.5	21.5	42.5	21	21.5
35	16.5	18.5	39	16.5	22.5	43.5	21	22.5
35.5	16.5	19	40	16.5	23.5	44.5	21	23.5
36.5	16.5	20	42.5	16.5	26	47	21	26
35	17.5	17.5	44	16.5	27.5	48.5	21	27.5
36	17.5	18.5	47.5	16.5	31	52	21	31
36.5	17.5	19	38.5	17.5	21	43	21.5	21.5
37.5	17.5	20	39	17.5	21.5	44	21.5	22.5
37	18.5	18.5	40	17.5	22.5	45	21.5	23.5
37.5	18.5	19	41	17.5	23.5	47.5	21.5	26
38.5	18.5	20	43.5	17.5	26	49	21.5	27.5
38	19	19	45	17.5	27.5	52.5	21.5	31
39	19	20	48.5	17.5	31	45	22.5	22.5
40	20	20	39,5	18.5	21	46	22.5	23.5
-	-	-	40	18.5	21.5	48.5	22.5	26
-	-	-	41	18.5	22.5	50	22.5	27.5
-	-	-	42	18.5	23.5	-	22.5	31
-	-	-	44.5	18.5	26	47	23.5	23.5
-	-	-	46	18.5	27.5	49.5	23.5	26
-	-	-	49.5	18.5	31	51	23.5	27.5
-	-	-	40	19	21	54.5	23.5	31
-	-	-	40.5	19	21.5	52	26	26
-	-	-	41.5	19	22.5	53.5	26	27.5
-	-	-	42.5	19	23.5	57	26	31
-	-	-	45	19	26	55	27.5	27.51
-	-	-	46.5	19	27.5	58.5	27.5	31
-	-	-	50	19	31	62	31	31
-	-	-	41	20	21	-	-	-
-	-	-	41.5	20	21.5	-	-	-
-	-	-	43.5	20	23.5	-	-	-
-	-	-	46	20	26	-	-	-
-	-	-	47.5	20	27.5	-	-	-
-	-	-	51	20	31	-	-	-

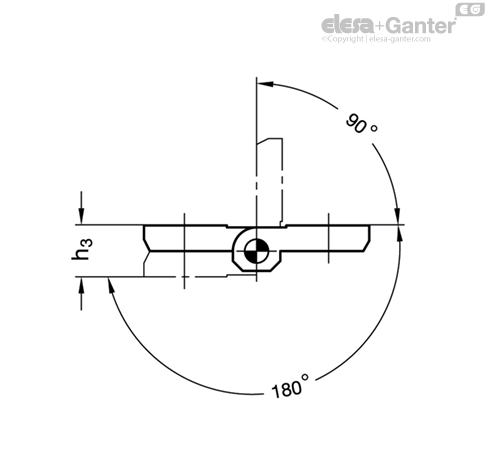

Диапазон поворота

Инструкции по монтажу

Пример применения

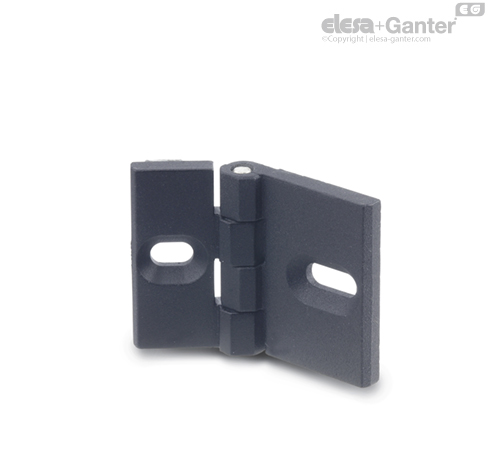

GN 161 Петли

Аксессуары для профильных систем/цинк, литьё под давлением

Аксессуары для профильных систем/цинк, литьё под давлением

Диапазон поворота

Инструкции по монтажу

Пример применения
