GN 2295

Петли

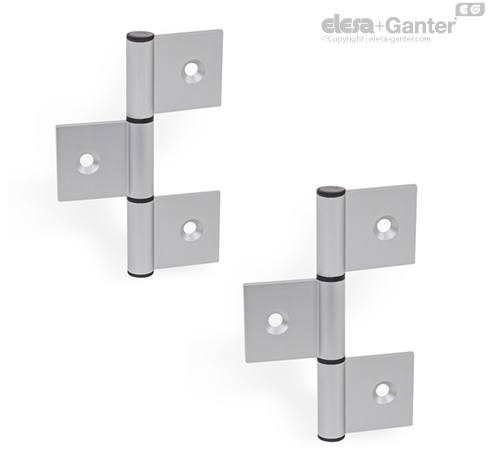

Петли GN 2295 изготовлены из тянутого профилированного алюминия и используются, например, на дверях и крышках.

При наличии наружного крыла петли типа A обеспечивают возможность монтажа с очень небольшим дверным зазором. Тип I крепится в дверном проеме. Поэтому при закрытой двери монтажные винты недоступны и, следовательно, защищены от вандализма.

Петли поставляются в разобранном виде и должны устанавливаться в соответствии с прилагаемыми инструкциями. Благодаря модульной конструкции и имеющимся аксессуарам может быть осуществлена любая комбинация петель (в случае необходимости так же можно укоротить среднее крыло)

• Характеристики пластика

• другие значения длины и расстояния между отверстиями

• другие варианты отделки

левосторонние / правосторонние петли



Монтаж на дверных рамах

Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.

Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.



Монтаж

1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с буртиком, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты буртика от повреждения в процессе установки.

2. Вдавливайте втулку подшипника до тех пор, пока не останется примерно 1 мм между буртиком втулки подшипника и крылом петли.

3. Удалите заусенцы на втулке подшипника при помощи ножа.

4. Вдавите втулку подшипника до упора.

5. Снимите винт.

6. Установите цилиндрический штифт во втулку подшипника.

7. Установите колпачок с противоположной стороны крыла петли.

Вставьте другие втулки подшипника по точкам 1–5.
