Характеристики
Нержавеющая сталь AISI 304 NI
матовая отделка, шлифование MT
Информация

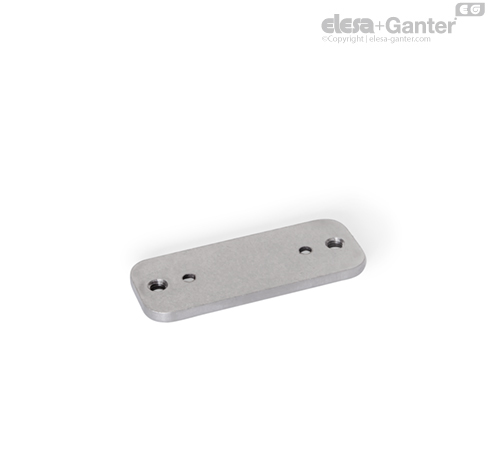

Пластины из нержавеющей стали с резьбовыми отверстиями GN 7247.4 разработаны в качестве дополнительных принадлежностей и подходят по размерам для соединительных фланцев петель с узловыми шарнирами GN 7241 GN 7243 и GN 7247 .
Пластины из нержавеющей стали крепятся с внешней стороны через сквозные отверстия в стенке корпуса либо привариваются к его внутренней стороне. В результате создаётся эффективная защита от несанкционированного проникновения, а на внешней поверхности корпуса отсутствуют крепления, которые бы не соответствовали его дизайну или затрудняли очистку.
Они исключают необходимость использования резьбовых отверстий, гаек и шайб во время монтажа. При этом отсутствует необходимость трудоёмкой предварительной сборки таких деталей и удерживания их во время затягивания или ослабления. Толщина пластины s соответствует минимальной ввертной глубине резьбы d1, которую необходимо проходить полностью.
Отверстия d2 получают при необходимости натяжные или установочные штифты, обеспечивающие простоту установки пластин и петель с узловыми шарнирами.
