GN 7580

Прецизионные петли

Прецизионные петли GN 7580 обеспечивают вращение таких элементов, как поворотные рычаги, прокладки и прижимные пластины. Износостойкие прецизионные петли имеют небольшой радиальный зазор и регулируемый осевой зазор.

Путём комбинирования различных внешних и внутренних крыльев можно обеспечивать соответствие разнообразным вариантам монтажа. Прецизионное позиционирование можно получить благодаря установочным штифтам в пригоночных отверстиях поверхностей, предназначенных для использования винтов.

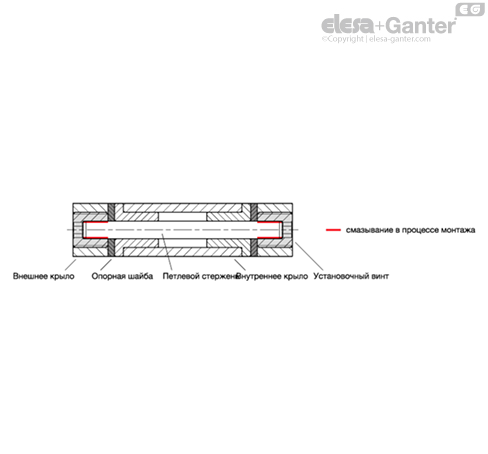

Втулки подшипника и резьбовые втулки типов B и D поставляются в предварительно собранном виде в крыльях петель. Стержень петли, опорные шайбы и установочные винты упакованы по отдельности.

Прецизионные петли GN 7580 были подвергнуты обширным нагрузочным испытаниям. Для данных испытаний крылья петли были установлены с использованием установочных штифтов и прикручены винтами с головкой под торцевой ключ с соответствующим номинальным крутящим моментом.

Значения для F_A, F_R0 и F_R90 были определены в процессе испытаний на сжатие с постепенным увеличением силы и медленным нагружением и разгружением. Допустимая грузоподъёмность была выбрана как значение, после которого осталась крайне незначительная пластическая деформация, не влияющая на функцию. Разрушительные нагрузки петель во много раз превышают указанные значения.

Применение значений крутящих моментов, указанных в таблице, в сочетании с указанным расстоянием до точки поворота обеспечивает восстанавливаемое упругое установочное смещение.

Данные о грузоподъёмности являются примерными значениями, исключающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий. Пригодность изделия для того или иного применения в каждом конкретном случае определяется пользователем. Воздействия окружающей среды и износ могут оказывать влияние на указанные значения.
