PM-M.2000

Монтажный комплект для профилей

Особенности и области применения

Комплект PM-M.2000 обеспечивает монтаж ручек M.2000 и M.2000-SWM на профилях, начиная с размера 35 мм с T-образным пазом.

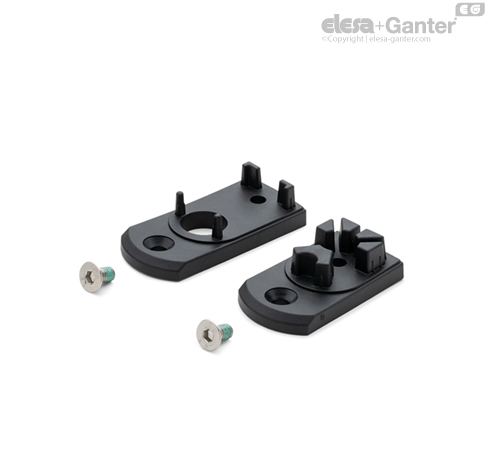

Поставка охватывает два винта с потайной головкой M6x12 с шестигранным углублением для монтажа пластин на ручку. К этим винтам нет доступа после монтажа ручки на профиле.

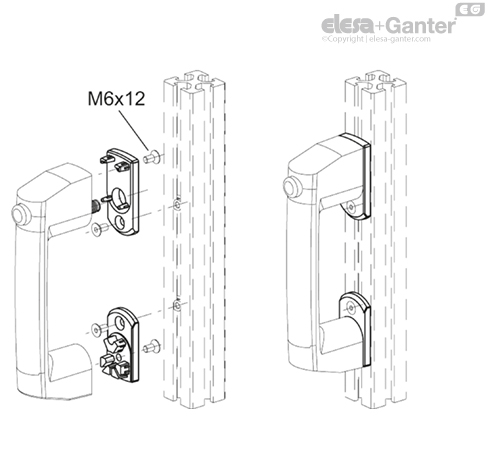

Инструкции по монтажу

• Установите пластины на ручку при помощи винтов M6x12.

• Установите ручку на профиле в необходимом положении, используя винты с потайной головкой M6 (не входят в комплект) и соответствующие вставки для Т-паза, тип GN 51B  (не входят в комплект поставки).

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
