Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Нажимная кнопка
Светло-голубой технополимер, глянцевая отделка.
Декоративные заглушки винтов
Технополимер, серо-чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается при помощи отвёртки.
Стандартные исполнения
Втулки из латуни, резьбовое глухое отверстие
- EBR-PN-3/2-NO: пневматический клапан нормально разомкнут. Приведение в действие кнопки закрывает воздуховод.
- EBR-PN-3/2-NC: пневматический клапан нормально замкнут. Приведение в действие кнопки открывает воздуховод.
- EBR-PN-5/2: приведение в действие кнопки переключает выходной канал для воздуха между двумя доступными.
Общая информация
Функционирование

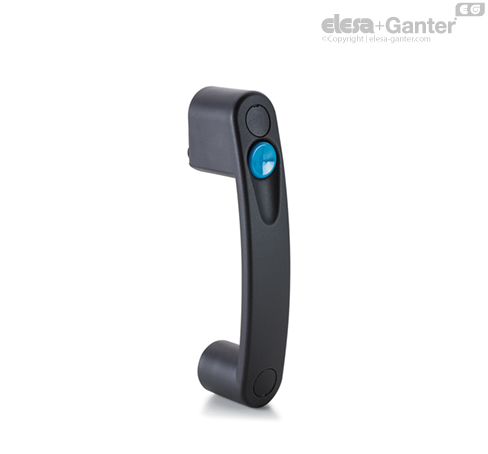

Ручка поставляется с быстродействующими муфтами для прямой установки трубки Ø 4 мм для пневматических устройств.
Ручка позволяет осуществлять прямое управление пневматическим приводом однократного действия (исполнение 3.2) или двойного действия (исполнение 5.2). Сила, прикладываемая к кнопке для приведения в действие привода, не зависит от рабочего давления.
Ручка уже снабжена функцией спуска давления из камеры нагнетания.
Ручка EBR-PN может быть собрана с нейтральной ручкой EBR.
| Технические характеристики |
|---|
| Рабочая среда | Отфильтрованный воздух |
| Рабочее давление | 2 ÷ 10 бар |
| Рабочая температура | -20° ÷ +80°C: сухой воздух 0° ÷ +80°C: смазанный воздух |
| Номинальный расход | 130 Нл/мин (6 бар, свободный выпуск) |
| Усилие срабатывания | 25 Н (независимо от рабочего давления) |
| Воздуховод номинального диаметра | Ø 2.5 мм |
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
