Основные характеристики
Материал

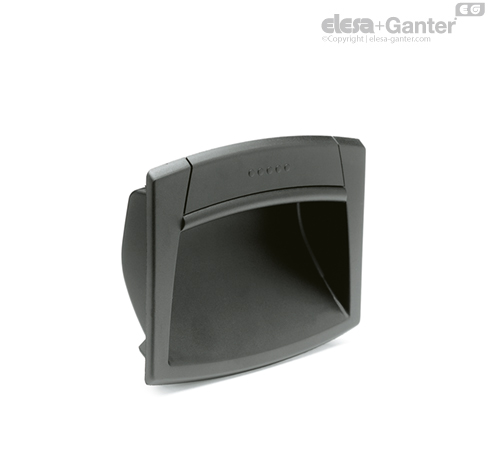

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Уплотнительное кольцо
Пенополиуретан. Высокая устойчивость к воздействию слабых кислот, базовых растворов моющих средств, минеральных масел и производных.
Средняя устойчивость к воздействию различных видов топлива, спиртов, гликолей и эфиров.
Отсутствие устойчивости к воздействию сильных кислот/щелочей/органических растворителей (кетонов и хлорированных растворителей).
Защита IP
Класс защиты IP 65, в соответствии с EN 60529 (см. стр.
Общая информация
Эргономичность и удобство в использовании
Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват.
Особенности
Наличие прокладки гарантирует защиту от брызг воды и пыли.
Технические данные
Коэффициенты сопротивления при подъеме (F1) и вытягивании (F2), приведенные в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной 1,5 мм (усилены в испытательных целях).
Инструкции по использованию
Инструкции по монтажу
- Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
- Удалите все неровности, оставшиеся после сверления, перед установкой ручки.
- Установите верхнюю часть ручки в корпус (рис. 1).
- Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).
| s | EPR.110-PF-IP | EPR.120-PF-IP |
| × | y | × | y |
| 1 | 100.2 ±0.2 | 50.5 ±0.1 | 107.5 ±0.2 | 71.3 ±0.1 |
| 1.5 | 100 ±0.2 | 51.4 ±0.1 | 107.5 ±0.2 | 71.8 ±0.1 |
