Коэффициенты сопротивления при подъеме (F1) и вытягивании (F2), приведенные в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной 1,5 мм (усилены в испытательных целях).

Инструкции по использованию

Инструкции по монтажу

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.

Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

Установите верхнюю часть ручки в корпус (рис. 1).

Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).

s	EPR.90-PF		EPR.110-PF		EPR.120-PF
s	×	y	×	y	×	y
0.7	85 ^+0.2	34.9 ^±0.1	100 ^±0.2	49.7 ^±0.1	107.5 ^+0.2	70.5 ^±0.1
1	85 ^+0.2	35.1 ^±0.1	100.2 ^±0.2	50 ^±0.1	107.5 ^+0.2	70.8 ^±0.1
1.5	85 ^+0.2	36.1 ^±0.1	100 ^±0.2	50.4 ^±0.1	107.5 ^+0.2	71.2 ^±0.1
2	85 ^+0.2	36.1 ^±0.1	100 ^±0.2	50.7 ^±0.1	107.5 ^+0.2	71.5 ^±0.1
2.2	85 ^+0.2	36.1 ^±0.1	100 ^±0.2	50.7 ^±0.1	107.5 ^+0.2	71.5 ^±0.1

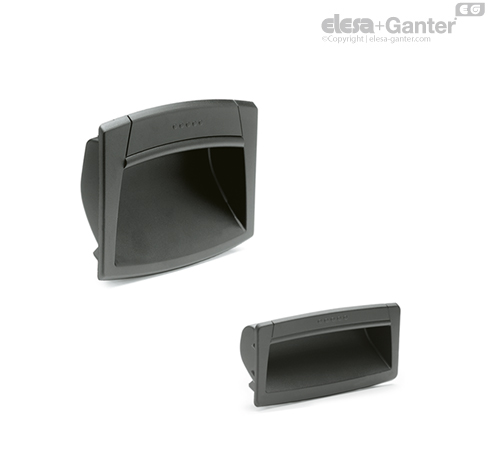

EPR-PF Ручки-купе

для встраиваемого монтажа, технополимер

для встраиваемого монтажа, технополимер

Материал

Стандартное исполнение

Эргономичность и удобство в использовании

Технические данные

Инструкции по монтажу
