Основные характеристики
Материал
Tехнополимер на основе полиамида (PA), армированный стекловолокном, белый цвет, аналогичный RAL 9002, матовая отделка.
Стандартное исполнение
Сборка со встраиваемыми частями (см. «Инструкции по монтажу»).
Общая информация
Эргономичность и удобство в использовании

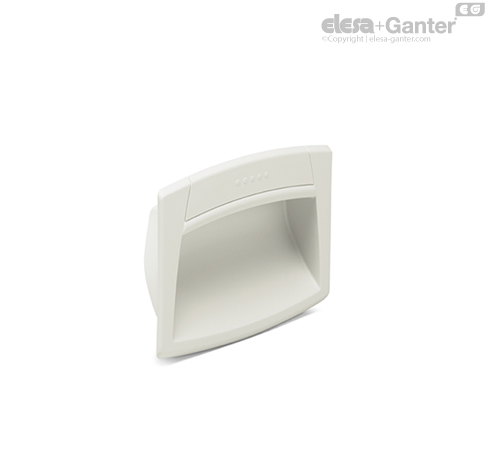

Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват.
EPR-PF-CLEAN в белом цвете особенно подходит для применения на медицинском и больничном оборудовании и машинах пищевой промышленности.
Технические данные
Коэффициенты сопротивления при подъеме (F1) и вытягивании (F2), приведенные в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной 1,5 мм (усилены в испытательных целях).
Инструкции по использованию
Инструкции по монтажу
- Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
- Удалите все неровности, оставшиеся после сверления, перед установкой ручки.
- Установите верхнюю часть ручки в корпус (рис. 1).
- Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).
| s | EPR.90-PF | EPR.110-PF | EPR.120-PF |
| × | y | × | y | × | y |
| 0.7 | 85 +0.2 | 34.9 ±0.1 | 100 ±0.2 | 49.7 ±0.1 | 107.5 +0.2 | 70.5 ±0.1 |
| 1 | 85 +0.2 | 35.1 ±0.1 | 100.2 ±0.2 | 50 ±0.1 | 107.5 +0.2 | 70.8 ±0.1 |
| 1.5 | 85 +0.2 | 36.1 ±0.1 | 100 ±0.2 | 50.4 ±0.1 | 107.5 +0.2 | 71.2 ±0.1 |
| 2 | 85 +0.2 | 36.1 ±0.1 | 100 ±0.2 | 50.7 ±0.1 | 107.5 +0.2 | 71.5 ±0.1 |
| 2.2 | 85 +0.2 | 36.1 ±0.1 | 100 ±0.2 | 50.7 ±0.1 | 107.5 +0.2 | 71.5 ±0.1 |
