Основные характеристики
Корпус
Технополимер на основе ацеталя (POM), чёрный цвет, матовая отделка, высокая устойчивость к УФ-излучению.
Рукоятка
Полиамид, армированный стекловолокном (РА), чйрный цвет, матовое покрытие, высокая устойчивость к УФ-излучению.
Пружина из нержавеющей стали AISI 316.
Вращающийся штифт из нержавеющей стали AISI 316.
Крепёжная вставка
Полиамид, армированный стекловолокном (РА), чйрный цвет, матовое покрытие, высокая устойчивость к УФ-излучению.
Саморезы из нержавеющей стали AISI 316 Ø3,5 (входят в комплект поставки).
Стандартные исполнения
- MRH.80-6: монтаж на панелях толщиной не более 6 мм.
- MRH.80-12: монтаж на сэндвич-панелях толщиной от 6 мм до 12 мм.
Общая информация
Особенности и области применения
Рукоятка MRH полностью утоплена.
При нажатии выдвижной кнопки рукоятка выходит из корпуса благодаря фиксирующему механизму, позволяющему открывать закрывающие панели, ящики и т. д.
Технические данные
Напряжение при растяжении: значения F1, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Инструкции по использованию

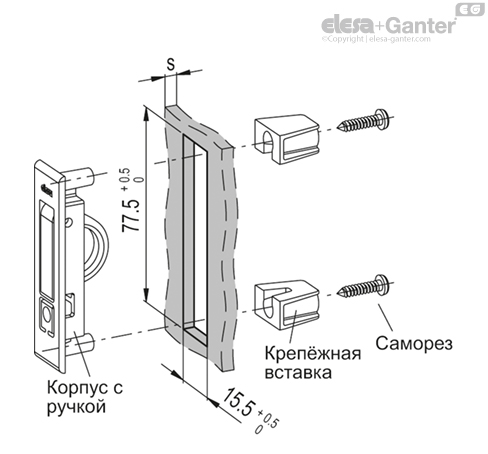

Инструкции по монтажу
- Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
- Удалите все неровности, оставшиеся после сверления, перед установкой ручки.
- Вставьте корпус рукоятки до упора в отверстие.
- Вставьте крепёжную вставку с помощью саморезов (входят в комплект поставки) до упора. Рекомендуемый момент затяжки: 1 Nm.
