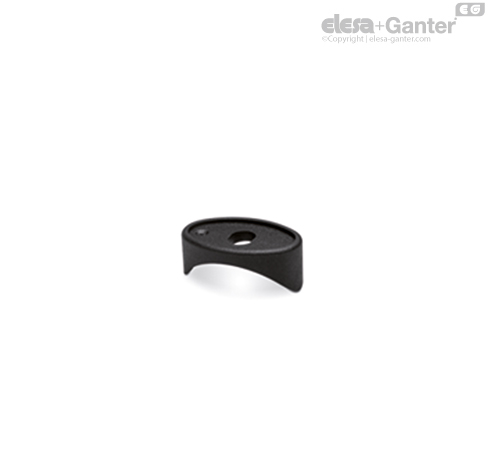

Соединительные детали для сборки ручек M.643-FM на профильных трубах

Особенности и области применения

Соединительные детали обеспечивают сборку ручек M.643-FM на трубках круглого сечения диаметром от 28,6 до 32 мм.

Монтаж

• Отверстие без резьбы, полностью проходящее через трубку, с гайкой с внешней стороны (рис. 1).

• Резьбовое отверстие в стенке трубки для трубок толщиной > 2 мм (рис. 2).



Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
