Характеристики
Типы (пары)
- Тип N: медь/сталь, с возможностью смазки
- Тип W: сталь-PTFE / сталь, самосмазывающаяся
- гальванически оцинкована с голубой пассивацией
- d1 = от 5 до 12: механически обработанный
- d1 = от 14 до 25: кованый
Тип N (с возможностью смазки)
Подшипниковая втулка
Латунь, CuZn40AI1
Внутреннее кольцо
Сталь, 100Cr6
закалённая, отшлифованная, отполированная
Тип W (самосмазывающийся)
Подшипниковая втулка
Оцинкованная сталь
с PTFE-вставкой
Внутреннее кольцо
Сталь, 100Cr6
закалённая, отшлифованная, отполированная
Информация

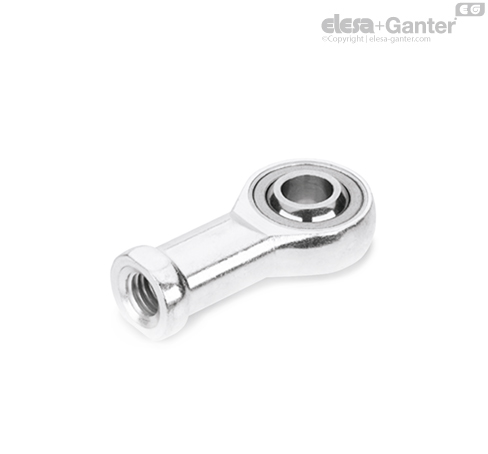

Головки шаровых шарниров GN 648.1 аналогичны DIN ISO 12240-4, серия K (ранее называвшиеся DIN 648 K).
