Основные характеристики
Основание и корпус
Высокостойкий технополимер на основе полиамида (PA).
Основание в чёрном цвете.
Корпус в следующих цветах:
- C2: оранжевый цвет RAL 2004, глянцевая отделка.
- C3: серый цвет RAL 7035, глянцевая отделка.
- C1: серо-чёрный цвет RAL 7021, глянцевая отделка.
- C55: синий цвет RAL 5005, глянцевая отделка.
Крепление основания к корпусу ультразвуковой сваркой предотвращает разделение и исключает попадание пыли и жидкости.
Окно
Прозрачный технополимер на основе полиамида (PA-T), формуемый над корпусом и обеспечивающий надёжную герметичность. Стойкий к растворителям, маслам, смазкам и другим химическим веществам (избегайте контакта со спиртом во время операций по очистке).
Дисплей
Указывает на смещение механизма, управляемого шпинделем, с исходного положения (0).
Трёхразрядный барабанный счётчик. Цифры красных барабанов показывают десятичные значения.

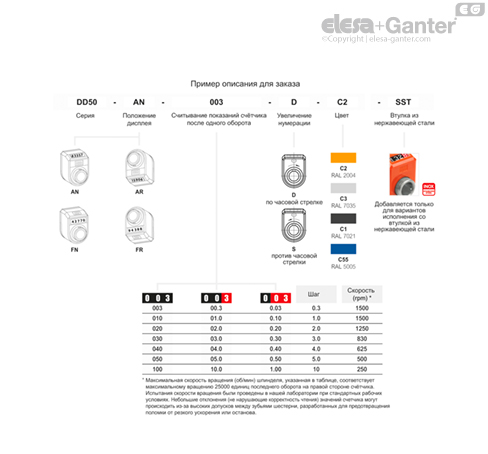

Экран может находиться в различных положениях (см. «Таблицу возможных комбинаций»).
- AN: наклонный экран, счётчик в верхнем положении.
- AR: наклонный экран, счётчик в нижнем положении.
- FN: экран в лицевой части, счётчик в верхнем положении.
- FR: экран в лицевой части, счётчик в нижнем положении.
Внутренняя прокладка
Уплотнительное кольцо из бутадиен-нитрильного каучука, установленное между корпусом и втулкой
Задняя прокладка
Пенополиэтилен, поставляется.
Стандартное исполнение
Втулка с развёрнутым отверстием H7 Ø10 мм, монтируемая на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашевидным концом, входит в комплект поставки.
- DD50: втулка из стали с чёрной оксидной плёнкой.
- DD50-SST: втулка из нержавеющей стали AISI 303.
Направление вращения
- D: по часовой стрелке. Возрастание значений с вращением втулки по часовой стрелке.
- S: против часовой стрелки. Возрастание значений с вращением втулки против часовой стрелки.
Вес
22 грамма.
Общая информация
Эргономичность и удобство в использовании
Компактный счётчик, эргономично спроектированные цифры для быстрого чтения. Чёткость показаний счётчика повышается благодаря наличию увеличительного окна.
Особенности и области применения
Цифровые индикаторы положения с прямым приводом могут быть собраны на сквозных шпинделях любого расположения для обеспечения прямого чтения расположения компонента машины. Они также подходят для применений с приводом от двигателя (см. «Руководство по выбору стандартных комбинаций»).
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
- Специальные показания после одного оборота.
- Корпус в различных цветах.
- Полностью герметичные цифровые индикаторы положения со степенью защиты IP 67, см. EN 60529 стол полученный с помощью медной втулки с двойным уплотняющим кольцом внутри заднего углубления основания.
