DD51

Механические индикаторы положения

Особенности и области применения

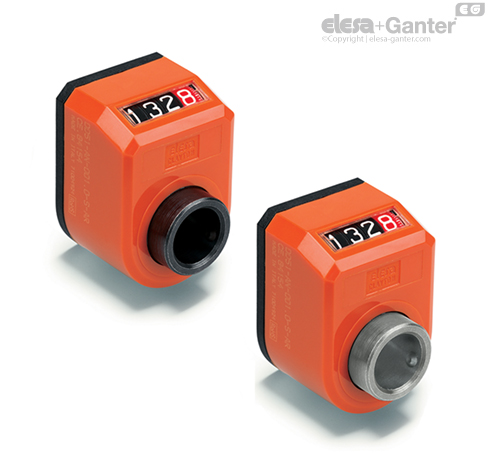

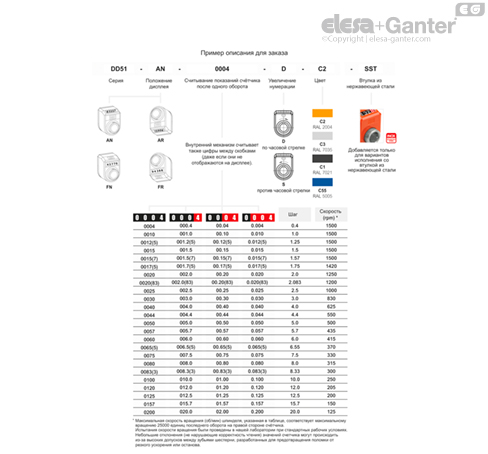

Цифровые индикаторы положения с прямым приводом могут быть собраны на сквозных шпинделях любого расположения для обеспечения прямого чтения расположения компонента машины. Они также подходят для применения с приводом от двигателя (См. „Пример описания для заказа“)

Эргономичность и удобство в использовании

Компактный счётчик, эргономично спроектированные цифры для быстрого чтения. Чёткость показаний счётчика повышается благодаря наличию увеличительного окна.

Специальные исполнения доступны по запросу

• Специальные показания после одного оборота.
• Корпус в различных цветах.
• Полностью герметичные цифровые индикаторы положения со степенью защиты IP 67, см.  EN 60529 стол полученный с помощью медной втулки с двойным уплотняющим кольцом внутри заднего углубления основания.

LB - блокировочное устройство

Индикаторы положения DD51-LB предназначены для фиксации шпинделя, на котором они установлены, во избежание риска случайных изменений настройки из-за вибраций. Для блокировки или разблокировки вращения шпинделя просто переместите рычаг в поз. А, что соответствует разблокированному шпинделю, в поз. В – заблокированному шпинделю.

С учётом повторяющихся циклов блокировки специальный прибор характеризуется высокой износоустойчивостью и отлично функционирует в течение долгого времени.

Для заказа индикатора с фиксацией шпинделя добавьте индекс -LB после кода и описания (например, CE.84101-LB DD51-AN-00.50-D-C3-LB).



Инструкции по монтажу

1. Просверлите Ø 6 × 10 мм отверстие в корпусе машины с 22-мм межцентровым расстоянием от вала для установки заднего установочного штифта.
2. Установите шпиндель в начало или исходное положение.
3. Установите индикатор с обнулённым счётчиком на шпиндель и убедитесь в установке штифта в отверстие.
4. Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом, в соответствии с UNI 5929-85.



Аксессуары по запросу (заказываются отдельно)

• MDX-51: ручка из технополимера на основе полиамида (PA).

• RB51: переходные втулки из стали с чёрной оксидной плёнкой.
• RB51-SST: переходные втулки из нержавеющей стали AISI 304.

• BSA-N51: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302.1. Фиксирующие основания BSA-N51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой M4 (не входят в комплект поставки).

• BSA-T51: основание для фиксации вала из СУПЕР-технополимера на основе полиамида (PA), чёрный цвет, матовая отделка. Основания для фиксации BSA-T51 позволяют лёгкую и быструю фиксацию шпинделей после их расположения. Они имеют отверстие диаметром 6,1 мм для установки установочного штифта индикатора. Они могут собираться в комплекте с ручкой либо справа, либо слева и устанавливаться на машину при помощи двух винтов с цилиндрической головкой M4 (не входят в объём поставки).

• BS51: pазделительная плита из стекловолокнистого технополимера на основе полиамида (PA) (код CE.85900).
