Прозрачный технополимер на основе полиамида (PA-T), отливаемый над корпусом с обеспечением превосходного уплотнения (избегайте контакта со спиртами во время операций по очистке).

Дисплей

Указывает на смещение механизма, управляемого шпинделем, с исходного положения (0).

Пятиразрядный барабанный счётчик. Цифры красного барабана показывают десятичные значения. Дополнительная градуированная шкала рядом с последней десятичной цифрой обеспечивает дополнительную точность показаний.

Экран может находиться в различных положениях (см. «Таблицу возможных комбинаций»).

AN: наклонный экран, счётчик в верхнем положении.
AR: наклонный экран, счётчик в нижнем положении.
FN: экран в лицевой части, счётчик в верхнем положении.
FR: экран в лицевой части, счётчик в нижнем положении.

Внутренняя прокладка

Уплотнительное кольцо из бутадиен-нитрильного каучука, установленное между корпусом и втулкой

Задняя прокладка

Пенополиэтилен, поставляется.

Стандартное исполнение

Втулка с развёрнутым отверстием Ø20 мм H7 устанавливается на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом.

DD52R: втулка из стали с чёрной оксидной плёнкой.
DD52R-SST: втулка из нержавеющей стали AISI 303 INOX .

Направление вращения

D: по часовой стрелке. Возрастание значений с вращением втулки по часовой стрелке.
S: против часовой стрелки. Возрастание значений с вращением втулки против часовой стрелки.

Вес

97 граммов.

Общая информация

Особенности и области применения

Цифровые индикаторы положения с прямым приводом могут быть собраны на сквозных шпинделях любого расположения для обеспечения прямого чтения расположения компонента машины. Они также подходят для применения с приводом от двигателя (См. „Пример описания для заказа“)

Эргономичность и удобство в использовании

Компактный счётчик, эргономично спроектированные цифры для быстрого чтения. Чёткость показаний счётчика повышается благодаря наличию увеличительного окна.

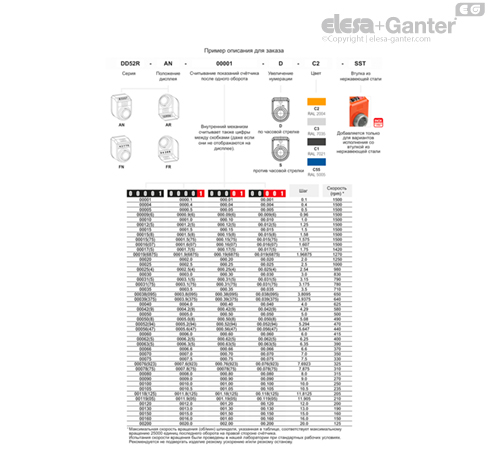

Возможные комбинации

Специальные исполнения доступны по запросу

Специальные показания после одного оборота.
Корпус в различных цветах.
Полностью герметичные цифровые индикаторы положения со степенью защиты IP 67, см. EN 60529 стол полученный с помощью медной втулки с двойным уплотняющим кольцом внутри заднего углубления основания.

Инструкции по монтажу

Просверлите Ø 6 × 10 мм отверстие в корпусе машины с 30-мм межцентровым расстоянием от вала для установки заднего установочного штифта.
Установите шпиндель в начало или исходное положение.
Установите индикатор с обнулённым счётчиком на шпиндель и убедитесь в установке штифта в отверстие.
Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом, в соответствии с UNI 5929-85.

Аксессуары

Аксессуары по запросу (заказываются отдельно)

MDX-52: ручка из технополимера на основе полиамида (PA).
BSA-N52: основания из цинкового сплава, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка. Регулируемая ручка GN 302.1 с корпусом рычага из цинкового сплава, литого под давлением, и зажимной элемент из нержавеющей стали AISI 304. Отверстие Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть помещена с правой или с левой стороны. Установка на станке с помощью двух винтов с цилиндрической головкой M5 (не входят в комплект поставки).
BS52R: промежуточное основание (код CE.83950) из технополимера на основе полиамида (PA), армированного стекловолокном, разработанное с двумя просверлёнными отверстиями для Ø2,2 саморезов UNI 10227 (не входят в комплект поставки).
RB52: переходные втулки из стали с чёрной оксидной плёнкой.
RB52-SST: переходные втулки из стали с чёрной оксидной плёнкой.
PE.6-10: красный штифт из технополимера (код CE.83960).

Спросите и мы попробуем ответить как можно скорее

*Обязательно поле

Наименование продукции

*Имя

*Email

*Страна

Компания

Телефон

*Сообщение

Я согласен Уведомление Elesa+Ganter о правилах соблюдения конфиденциальности *

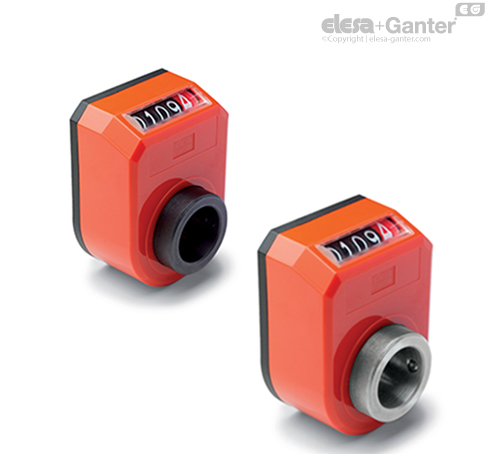

DD52R Механические индикаторы положения
