Общая информация
Особенности и области применения

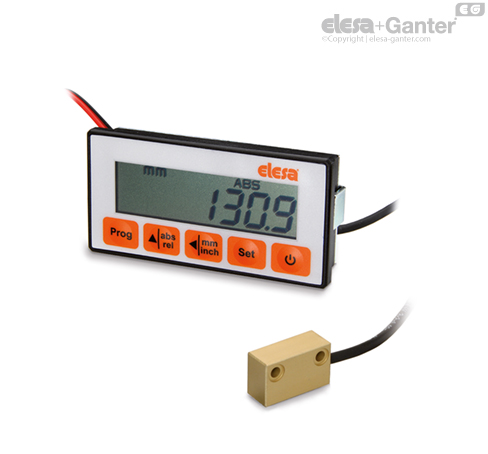

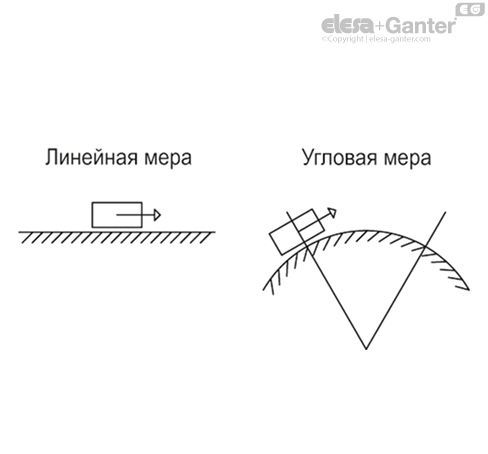

Измерительная система MPI-15, состоящая из мультифункционального дисплея со встроенным магнитным датчиком положения и комбинированная с магнитной лентой M-BAND-10 (заказывается отдельно), - является полной системой для измерения линейного и углового перемещения (с минимальным радиусом 65 мм).
Будучи простой в сборке, она обеспечивает точное выравнивание и позиционирование, уменьшая время и процессы обработки до минимума.
- Многофункциональный ЖК-экран с 5 функциональными клавишами.
- Режим абсолютного/относительного измерения.
- Программируемая функция регулировки смещения.
- Внешний батарейный источник питания 1,5 В пост. тока.
- Буферизированная память во время замены батареи.
- Защита от случайной инверсии полярности.
- Ограждающая конструкция магнитного датчика: анодированный алюминий.
Для получения дополнительной информации прочитайте Инструкции по эксплуатации.
| Технические данные |
|---|
| Срок службы батареи | 1,5 года (батарея типа C) |
| Разрешение(1) | 0,1 мм – 0,01 В – 0,01° |
| Точность(2) | 0,1 мм |
| Повторяемость характеристик (3) | 0,001 мм |
| Быстродействие | макс. 5 м/с |
| Самодиагностика | проверка батареи, проверка датчика, проверка магнитной ленты |
| Программируемое измерительное устройство | миллиметры, дюймы, угловые градусы |
| Рабочая температура | 0 ÷ 50 °C |
| Температура хранения | –20...70 °C |
| Относительная влажность | Макс. 95 % при 25 °C без конденсации |
| Степень защиты | Все устройство IP40 Передняя сторона IP54 согласно стандарту IEC 529 Магнитный датчик IP67 |
| Помехозащищённость | IEC 61000-4-2 |
(1) Разрешение: наименьшее изменение длины, которое система способна отобразить.
(2) Точность: максимальное отклонение величины, измеренное с помощью системы, от фактического значения.
(3) Повторяемость характеристик: степень близости между рядом результатов измерения одного и того же образца, когда отдельные измерения выполняются без изменения условий измерения.
Аксессуары по запросу
Аксессуары по запросу
Магнитная лента M-BAND-10.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Специальный панельный экран может поставляться с графическими символами, знаками или надписями, необходимыми заказчику.
Магнитный датчик с длиной кабеля, отличной от стандартных исполнений, указанных в таблице, макс. до 20 м.
Инструкции по использованию
Инструкции по монтажу
- Сделайте отверстие 42 +0,2/+0,5 × 90 +0,2/+0,5 мм в металлическом листе для установки экрана.
- Закрепите экран на панели, используя соответствующий монтажный кронштейн (винт входит в комплект поставки).
- Сделайте отверстие диаметром 34 +0,2/+0,5 мм в металлическом листе для установки корпуса батареи.
- Закрепите корпус батареи на панели с помощью соответствующей гайки.
- Закрепите магнитный датчик с помощью винтов М3 (не входят в комплект поставки). Расстояние между датчиком и магнитной лентой для обеспечения правильного считывания смещения: макс. 2,5 мм.
