Общая информация

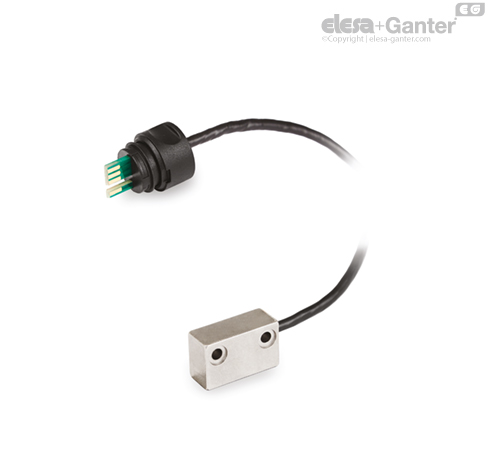

Датчик
Корпус из цинкового сплава, никелированный, литой под давлением
Kабель
Экранированный кабель ПВХ с оболочкой черного цвета, Ø 3,5 мм, радиус изгиба при перемещении ≥ 34 мм.
Соединитель (Защита IP67)
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Кольцевое уплотнение из бутадиен-нитрильного каучука.
Общая информация
Особенности и области применения
Монтаж защелкиванием упрощает процесс вставки и гарантирует правильное соединение даже в условиях вибраций или случайных разрывов.
Другие исполнения
Специальные исполнения доступны по запросу
Магнитный датчик с кабелем различной длины (макс. 5 м).
Инструкции по использованию
Инструкции по монтажу

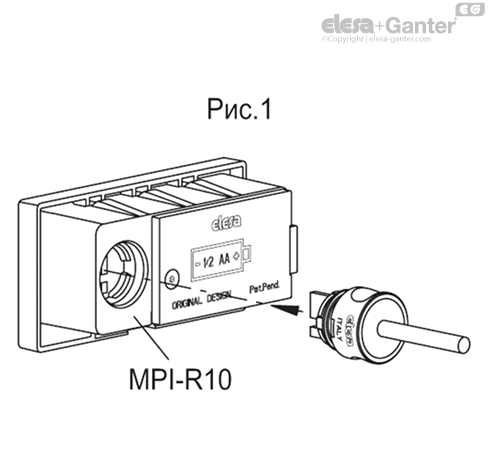

- Вставьте соединитель в соответствующее гнездо магнитной системы измерения MPI-R10 и надавите до щелчка (рис. 1).
- Зафиксируйте магнитный датчик при помощи винтов M3 (не входят в комплект поставки). Расстояние между датчиком и магнитной лентой для обеспечения точного считывания значения смещения: макс. 1 мм.
Инструкции по демонтажу
Соединитель снимается путем вытягивания после захвата пальцами руки в местах, обозначенных рисками. При необходимости используйте крестообразную отвертку для поднятия корпуса, как показано на рис. 2.
