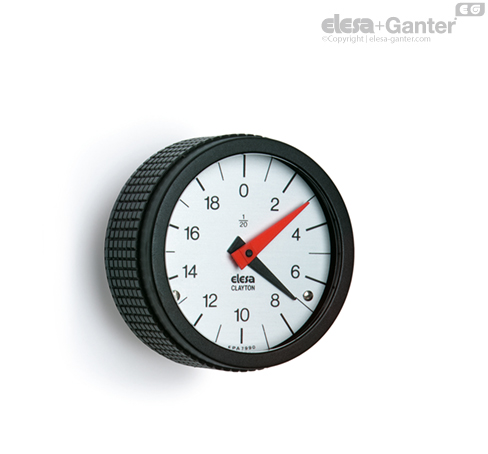

MBT-GA

Ручки со встроенным индикатором

Ручка с накаткой с алмазной огранкой

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Выпрессованный шпиндель.

Ободок

Технополимер. Формуется над окном.

Окно

Прозрачный технополимер на основе полиамида (PA-T) (практически небьющийся).

Стойкий к растворителям, маслам, смазкам и другим химическим веществам (избегайте контакта со спиртом во время операций по очистке).

Циферблат

Матовый анодированный алюминий в естественном цвете.

Градуировка по часовой стрелке (D) или против часовой стрелки (S), чёрного цвета.

Стандартное исполнение

Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.

Считывание показаний

Указатель чёрного цвета показывает число оборотов шпинделя от исходного положения (0); указатель красного цвета указывает доли оборота.

Вращение шарикового подшипника: максимальная точность считывания.

Соотношение

Для выбора коэффициента, см. «Ввод гравитационных индикаторов положения».

Защита IP

Крепление окна к корпусу ультразвуковой сваркой гарантирует полную герметизацию с классом защиты IP67, см. EN 60529 стол.
