MBT-GW

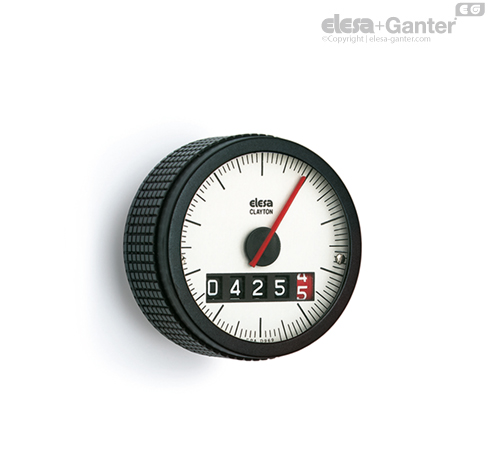

Ручки со встроенным цифроаналоговым индикатором положения

Ручка с накаткой с алмазной огранкой

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Выпрессованный шпиндель.

Ободок

Технополимер. Формуется над окном.

Окно

Циферблат

Стандартное исполнение

Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.

Считывание показаний

Пятиразрядный барабанный счётчик и одна красная стрелка, которая вращается на градуированной шкале. Цифры красного барабана показывают десятичные значения, а стрелка – сотые доли.

Экран отображает смещение механизма, управляемого шпинделем, с исходного положения (0). Один полный оборот шпинделя машины соответствует повороту маховика/ручки и, следовательно, повороту красного указателя. Поворот красного указателя соответствует заданному считыванию на счётчике (см. «считывание показателей на счётчике после одного оборота красного указателя» в таблице).

Вращение шарикового подшипника: максимальная точность считывания.

Защита IP

Крепление окна к корпусу ультразвуковой сваркой гарантирует полную герметизацию с классом защиты IP67, см. EN 60529 стол.
