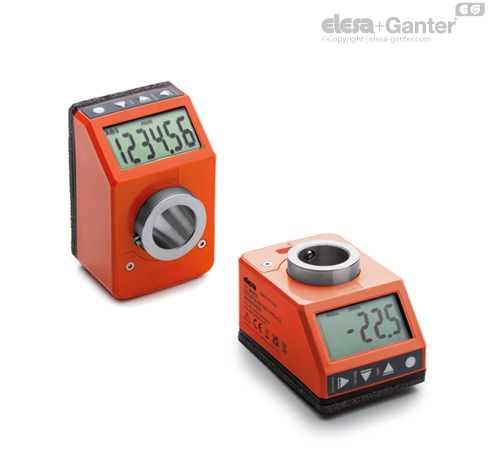

DD52R-E
Электронные индикаторы положения
прямой привод, 6-значный индикатор, технополимер
прямой привод, 6-значный индикатор, технополимер
Основание и корпус
Высокостойкий технополимер на основе полиамида (PA).
Основание в чёрном цвете.
Корпус в следующих цветах:
- C1: серо-чёрный цвет RAL 7021, глянцевая отделка.
- C2: оранжевый цвет RAL 2004, глянцевая отделка.
- C3: серый цвет RAL 7035, глянцевая отделка.
- C55: синий цвет RAL 5005, глянцевая отделка.
Накройте хорошо загерметизированной прокладкой и используйте саморезы из нержавеющей стали AISI 304 типа UNI 6955 с звездообразным углублением TORX® T06 (зарегистрированная торговая марка TEXTRON INC.).
Использование в дополнение к защите от проникновения пыли и жидкостей высокоэффективного герметика между основанием и корпусом для удержания предотвращает отсоединение в процессе эксплуатации.
Втулка
AISI 304 нержавеющая сталь с Ø 20 мм H7 рассверлённым отверстием, установка на вал с помощью винта из нержавеющей стали AISI 304 с шестигранным гнездом и чашеобразным углублением на конце UNI 5929-85, входит в комплект поставки.
Окно
Прозрачный технополимер на основе полиамида (PA-T), формуемый над корпусом и обеспечивающий надёжную герметичность. Стойкий к растворителям, маслам, смазкам и другим химическим веществам (избегайте контакта со спиртом во время операций по очистке).
Дисплей
- 6-значный ЖК-экран 12,0 мм высотой и специальными символами.
Параметры визуализации могут быть установлены и изменены оператором с помощью соответствующих клавиш:
- Значения отображаются в мм, дюймах или градусах.
- указание режима для использования (режим абсолютного или относительного измерения)
- Настройка считывания показаний (прямо или в обратном направлении).
Клавиатура
Полиэфирная оболочка. Стойкая к растворителям, спирту, кислотам, щелочам.
Внутренняя прокладка
Уплотнительное кольцо из бутадиен-нитрильного каучука, установленное между корпусом и втулкой
Латунная втулка с двойным уплотнительным кольцом из синтетического каучука NBR внутри задней полости основания (DD52R-Е-SST-IP67).
Задняя прокладка
Пенополиэтилен, входит в комплект поставки.
Стандартные исполнения
Особенности и области применения
DD52R-E индикаторы положения, с питанием от батареи, можно использовать при прохождении через валы в любом положении, чтобы обеспечить считывание абсолютной или относительной позиции компонента машины.
6-значный дисплей высотой 12,0 мм обеспечивает отличную читаемость даже на расстоянии и с разных углов обзора.
Окно из прозрачного технополимера защищает ЖК-дисплей от случайных ударов.
В рабочем режиме с помощью 4 функциональных клавиш можно выбрать режим относительного или абсолютного измерения, единицы измерения (мм, дюймы или градусы), сбросить значения счётчика абсолютных измерений или загрузить заданное исходное значение и заданную величину коррекции.
В режиме программирования с помощью 4 функциональных клавиш можно запрограммировать: показания после одного оборота вала, направление вращения, ориентацию дисплея, разрешение (количество отображаемых десятичных знаков), исходное значение, значение смещения, максимальную скорость вращения, а также установить функции клавиш из числа доступных опций.
Срок службы встроенной батареи составляет 5 лет. На дисплее появляется определённый символ, когда батарею необходимо заменить. Заменять батарею легко путём снятия передней крышки (рис. 1) без необходимости демонтажа индикатора с вала привода и потери параметров конфигурации.
Более подробная техническая информация содержится в Инструкции по эксплуатации.
| Механические и электрические характеристики | |
|---|---|
| Подача напряжения | Литиевая батарея CR2450 3,0 В |
| Срок службы батареи | До 5 годa |
| Дисплей | 6-значный ЖКИ высотой 12 мм со специальными символами |
| Отсчетная шкала | -199999; 999999 |
| Количество десятичных знаков | программируется (1) |
| Единицы измерения | С программированием значений мм, дюймов, градусов программируется (1) |
| Макс. скорость вращения | 300/600/1000 об./мин. (2) программируется (1) |
| Разрешение | 10 000 импульсов / вращение |
| Степень защиты | IP65 или IP67 |
| Рабочая температура | 0 ÷ 50 °C |
| Температура хранения | -20 ÷ +60 °C |
| Относительная влажность | Макс. 95 % при 25 °C без конденсации |
| Помехозащищённость | Соответствует Директиве 2014/30/EU (EMC) |
(1) См. инструкцию по применению.
(2) По умолчанию: 600 об./мин.
Рост скорости вращения до 600 об./мин. может поддерживаться кратковременно
Данное значение макс. скорости сказывается на времени работы батареи.
Срок службы батареи зависит от условий эксплуатации (настройки, температура...). Указанное значение является примерным для температурных условий > 20 °C и <30 °C, а также является настройкой по умолчанию. Более того, данное значение относится к состоянию устройства в момент отгрузки с завода Elesa. Длительные периоды хранения необходимо обязательно учитывать для расчёта срока службы батареи, когда устройство вводится в эксплуатацию.
Инструкции по монтажу
- Дрель мм отверстие Ø 6 х 10 в корпусе машины с 30 мм расстояние центр, из вала, чтобы соответствовать задней ссылкой штифт.
- Установите индикатор на вал и убедитесь, что установочный штифт зафиксирован в отверстие.
- Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом, в соответствии с UNI 5929-85.
Аксессуары по запросу (заказываются отдельно)
- RB52-SST: переходные втулки из стали с чёрной оксидной плёнкой.
- MDX-52: ручка из технополимера на основе полиамида (PA).
- BSA52-E: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302. Фиксирующие основания BSA51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой (не входят в комплект поставки).
