GN 1420

Телескопические направляющие

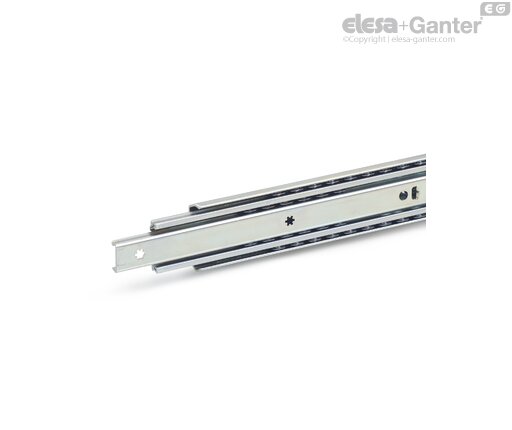

Телескопические направляющие GN 1420 устанавливаются вертикально и попарно. Длина хода l₁ выдвигающейся части составляет около 100 % её номинальной длины (полное выдвижение). Резиновые концевые упоры типа E гасят удары выдвижных секций в двух конечных положениях и фиксируют их в полностью задвинутом положении. При раздвижении и задвижении секций нужно прикладывать небольшое усилие, чтобы преодолеть действие фиксаторов. Если в направлении выдвижения возникают значительные статические и динамические нагрузки, они должны гаситься дополнительными внешними стопорными элементами.

Телескопические направляющие поставляются попарно. В силу механической конструкции они могут устанавливаться на выдвижение как справа, так и слева. Все монтажные отверстия легко доступны через вспомогательные отверстия. Показаны только монтажные отверстия, однако могут иметься и другие, связанные с процессом производства, отверстия.

• направляющие другой длины и с другими расстояниями между монтажными отверстиями

• другие опции присоединения

• с защёлками, частично с функцией отсоединения (в полностью выдвинутом, полностью задвинутом либо в обоих положениях)

• с фиксаторами (в полностью выдвинутом либо в обоих положениях)

• другая обработка поверхностей

• с опорным кронштейном

Крепёжные отверстия – внешняя направляющая



Крепёжные отверстия – внутренняя направляющая



l1	i3	i4	i5	i6
250	168	200	-	-
300	218	250	-	-
350	250	282	-	-
400	154	186	314	346
450	154	186	378	410
500	186	218	410	442
550	250	282	474	506
600	250	282	506	538
650	282	314	570	602
700	314	346	602	634
750	346	378	666	698
800	346	378	698	730

Крепёжные винты

Для эффективного гашения указанных нагрузок FS, возникающих в конструкции, необходимо вкручивать винты во все утопленные отверстия во внешних и внутренних направляющих. В противном случае сократится несущая способность компонентов. Для крепления можно использовать винты следующих типов:
