Характеристики
Types
- Тип LKU: Крепление с левой стороны, с пружинным фиксатором
- Тип RKU: Крепление с правой стороны, с пружинным фиксатором
- Тип BKU: Крепление с обеих сторон, с пружинным фиксатором
- Тип L: Крепление с левой стороны, без пружинного фиксатора
- Тип R: Крепление с правой стороны, без пружинного фиксатора
- Тип B: Крепление с обеих сторон, без пружинного фиксатора
Цинк, литьё под давлением
никелирование
Пружинные фиксаторы GN 614-KU
Корпус
Пластик (полиацеталь POM)
термостойкость до 50 °C
Шарик из закалённой нержавеющей стали AISI 420C
Информация

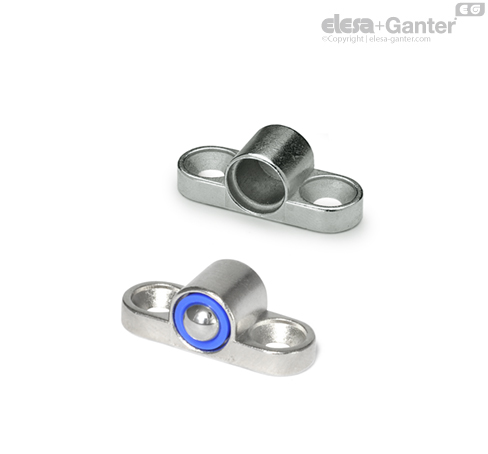

Держатель для пружинных фиксаторов / боковые упорные штифты GN 614.1 используются в качестве крепёжных и нажимно-вытяжных элементов. Простое крепление с использованием одного или двух винтов с потайной головкой также позволяет использовать держатель там, где из-за размера или конструктивных особенностей невозможно сделать центровочное высверленное отверстие с полем допуска H7 для пружинного фиксатора.
Боковые упорные штифты GN 614.1 состоят из держателя для пружинных фиксаторов и пружинного фиксатора из нержавеющей сталиGN 614 типа KU.
При выборе типов R, L и В поставляется только «пустой» держатель для пружинных фиксаторов (без самих пружинных фиксаторов), который затем можно использовать вместе с любыми другими вариантами исполнения GN 614-6 и GN 614-8 типов KD, MS и NI.
