Характеристики
Типы
- Тип A: Управляется ручкой, муфта чёрного цвета, без контргайки
- Тип AK: Управляется ручкой, муфта чёрного цвета, с контргайкой
- Тип AR: Управляется ручкой, муфта красного цвета, без контргайки
- Тип ARK: Управляется, муфта красного цвета, с контргайкой
- Тип B: Управляется ключом, муфта чёрного цвета, без контргайки
- Тип BK: Управляется, муфта чёрного цвета, с контргайкой
Корпус с резьбой
Оцинкованная сталь, голубая пассивация
Штифт
Нержавеющая сталь AISI 303
пружина
Нержавеющая сталь AISI 301
Поворотная ручка
Пластик (полиамид PA)
- чёрный цвет, матовая отделка
Муфта
Пластик (полиамид PA)
- чёрный или красный цвет, матовая отделка
Информация

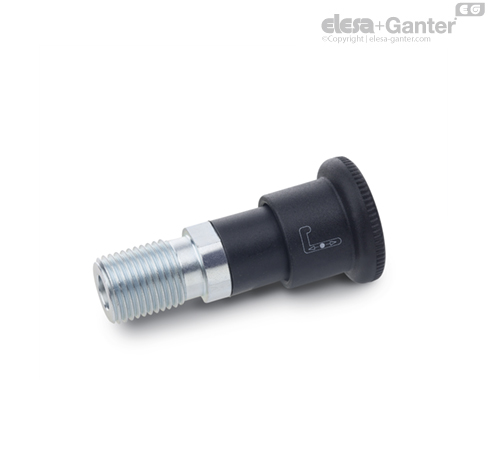

В нерабочем состоянии плунжер пружинных стопоров GN 816.1 выступает. Чтобы убрать его, перемещайте ручку против силы пружины и фиксируйте в конечном положении, повернув на 90°.
Форма траектории кулачка защищает плунжер от случайного срабатывания.
В штифтах, управляемых кнопкой (тип AR / ARK), видимая красная часть покрывающей муфты указывает на состояние блокировки: стопорный стержень не выступает.
Для исполнения, управляемого ключом (тип B / BK), ключ требуется для перемещения плунжера. В этом исполнении покрывающая муфта обеспечивает дополнительную защиту и безопасность от несанкционированного снятия пружинного стопора. Покрывающая муфта также обеспечивает дополнительную защиту от поломок, вызванных загрязнением.
Аксессуары
Ключи GN 816.1-K
Пластик (полиамид PA)
(Все пружинные стопоры имеют одинаковые ключи)
Инструкции по монтажу
Вариант исполнения с ключом (Тип B / Тип BK)
