Характеристики
Types
- Тип I: с внутренней резьбой
- Тип K: заострённая носовая часть
- Тип H: полусферический, сталь
- Тип P: призматический (120°)
Артикул
- Вариант исполнения 1: стандартная нагрузка пружины
- Вариант исполнения 2: повышенная нагрузка пружины
Сталь
Резьбовая муфта
zinc plated, blue passivated
Пружинная задвижка
корпус: закалённая сталь, чернение
Артикул
стандартная нагрузка пружины:
дугообразное (серповидное) кольцо
фосфатирование (антрацит)
повышенная нагрузка пружины:
дугообразное (серповидное) кольцо
zinc plated, blue passivated
Информация

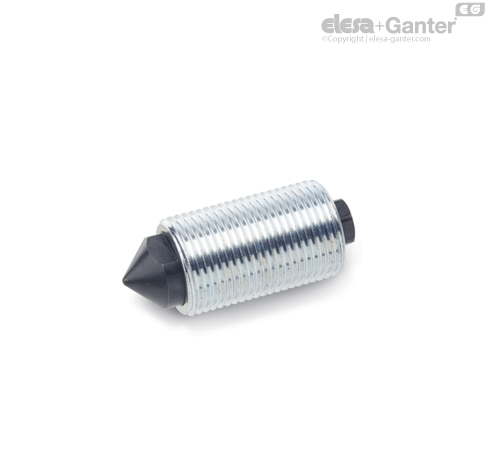

Пружинные элементы GN 513 являются универсальными манометрическими элементами, используемые в качестве упоров, установочных устройств или зажимных устройств, использующих силу пружины. Носовая часть с нагрузкой от пружины используется для нажимно-вытяжных действий. Кроме того, пружинный носик не может вращаться.
На натягиваемом конце внутренняя резьба цепляется за тяговый стержень или рабочую ручку.
Тип I с внутренней резьбой на выталкиваемом конце может быть снабжён специальным носиком плунжера.
Пружинный элемент может быть ввинчен в резьбу на шестиграннике на натягиваемом конце или на плоскостях для гаечного ключа на выталкиваемом конце плунжера.
