Характеристики
Типы
- ТипEB: с контролем сцепления, без фиксации в отжатом положении
- ТипEC: с контролем сцепления, с фиксацией в отжатом положении
Тип соединения
- Тип соединения S: заглушка
- Фиксирующий стержень из химически никелированной стали
Ручка пластиковая (полиамид ПА)
- чёрный цвет, матовая отделка
Магнит
Магнитотвёрдый феррит
Датчик / держатель датчика
Пластик (полиамид ПА), чёрный матовый
Кабель (внешняя оболочка)
Полиуретан PUR, чёрный
Шестигранные гайки ISO 8675
Нержавеющая сталь A2
Информация

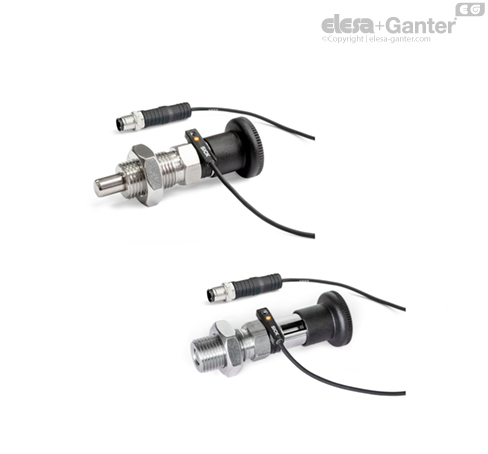

Стопорные штифты из нержавеющей стали GN 817.6 с датчиком для контроля положения обеспечивают электронный мониторинг состояния штифтов. Для этой цели магнит встроен в штифт, который включает датчик после сцепления примерно 2/3 длины захвата l1.
Затем электроника датчика посылает сигнал высокого уровня, например, в систему управления машиной, и дополнительно показывает данное состояние выключателя с помощью светодиода на датчике.
Для предупреждения отказов на стопорный штифты не должны воздействовать никакие внешние магнитные поля. Стопорные штифты из нержавеющей стали GN 817.6 поставляются с датчиком, держателем датчика, шестигранным ключом Allen® и шестигранной гайкой.

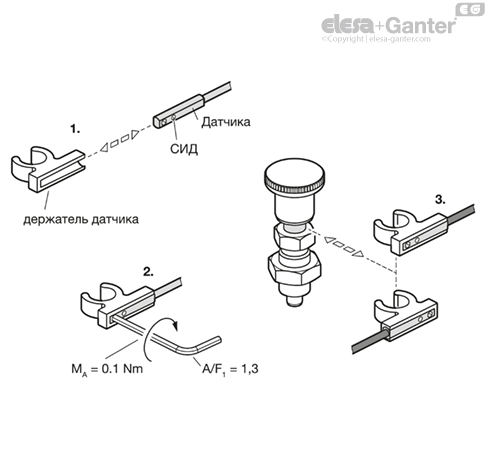

Инструкции по монтажу
Положение кабеля датчика можно свободно выбирать во время монтажа держателя датчика.
Этапы монтажа:
1. Вставьте датчик в держатель датчика сбоку.
2. Затяните винт датчика с шестигранным отверстием в головке.
3. Закрепите держатель датчика в кольцевой канавке стопорного штифта в любом направлении и при необходимости отрегулируйте направления путём проворачивания.
