Характеристики
Типы
- Тип B: без фиксации в отжатом положении
- Тип C: с фиксацией в отжатом положении
- Плунжер: закалённая отшлифованная сталь
Ручка пластиковая (полиамид ПА)
- чёрный цвет, матовая отделка
- чёрный цвет, матовая отделка
Информация

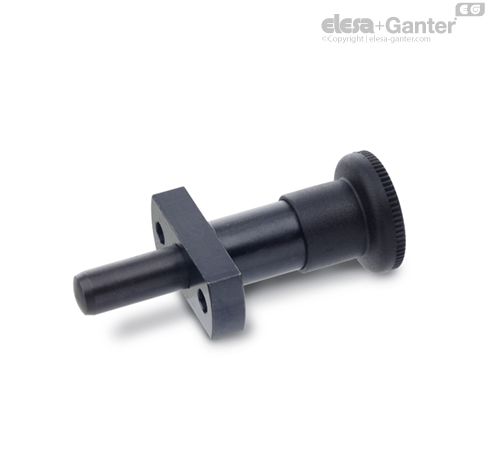

Стопорные штифты GN 817.3 обеспечивают точное размещение по разумной цене при использовании вместе с направляющими втулками DIN 179 .
В этом случае направляющая втулка DIN 179 используется в качестве направляющего устройства, а параметр плунжера l3 определяет длину втулки.
Таким образом, точное размещение зависит не от направляющей шпильки в плунжере, а от точности направляющей втулки (допуск для отверстия F7) и точности плунжера (допуск h7). Оба компонента закалены и отшлифованы. Очевидно, что длина втулки также влияет на точность позиционирования.
Тип C применяется в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Насечка удерживает штифт в этом положении.
Инструкции по сборке и монтажу
Для каждого диаметра стопорного штифта d1 доступны два различных варианта длины фиксирующих стержней l1.
Длина l3 должна обеспечивать полное освобождение стопорного стержня; длина втулки и толщина пластины могут быть выбраны с определённым запасом.
При монтаже втулок с допуском h6 обычно используется отверстие с допуском H7, соответствующее внешнему диаметру.
Имеется выбор подходящих направляющих втулок DIN 172 и DIN 179 .
