Характеристики
Типы
- Тип B: без фиксации в отжатом положении (неотключаемые)
- Тип C: с фиксацией в отжатом положении (отключаемые)
- Штифт закалён и отшлифован
Ручка пластиковая (полиамид PA)
- чёрный цвет, матовая отделка
Информация

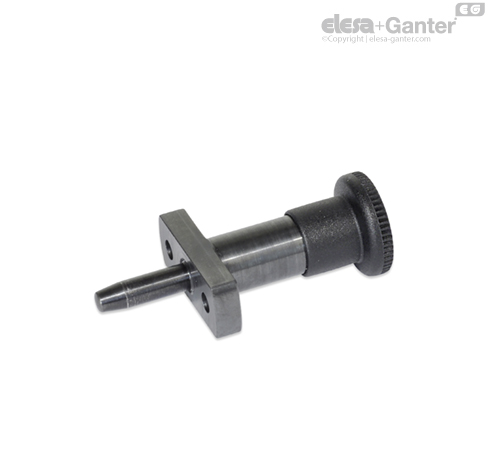

Стопорные штифты (фиксаторы) GN 817.5 обеспечивают высокую точность позиционирования благодаря установочным втулкам DIN 172 / DIN 179 с цилиндрическим отверстием. Установочные втулки GN 172.1 / GN 179.1 с коническими отверстиями вставляются в имеющееся отверстие.
Коническая форма стопорного штифта / отверстия улучшает зрительную ориентацию и, соответственно, обеспечивает более высокую точность.
Тип C применяется в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
Инструкции по сборке и монтажу
Длина l7 определяется глубиной установки стопорного стержня в конусе втулки.
Длина l 8 должна обеспечивать полное освобождение стопорного стержня; длина втулки и толщина пластины могут быть выбраны с определённым запасом.
При втягивании штифта необходимо предусмотреть минимальный запас хода 0,5 мм, чтобы коническая часть штифта располагалась в конусе направляющей втулки без зазора.
Для каждого диаметра стопорного штифта d1 доступны два различных варианта длины фиксирующих стержней l1 (см. таблицу изделий).
Длина выступающей части штифта с безопасным запасом хода: l9 = l1 – 0,5 мм
При монтаже втулок с допуском h6 обычно используется отверстие с допуском H7, соответствующее внешнему диаметру.
Представлен выбор подходящих направляющих втулок DIN 172 и DIN 179 с цилиндрическим отверстием и направляющими втулками GN 172.1 / GN 179.1 с коническим отверстием.
