Характеристики
Типы
- Тип B: без фиксации в отжатом положении (неотключаемые)
- Тип C: с фиксацией в отжатом положении (отключаемые)
Направляющий корпус
Цинк, литьё под давлением
с пластиковым покрытием
чёрный цвет, текстурированная отделка
Штифт
Нержавеющая сталь AISI 303
Винт с потайной головкой DIN 7991
Нержавеющая сталь AISI 304
Поворотная ручка
Пластик (полиамид PA)
чёрный цвет, матовая отделка
Информация

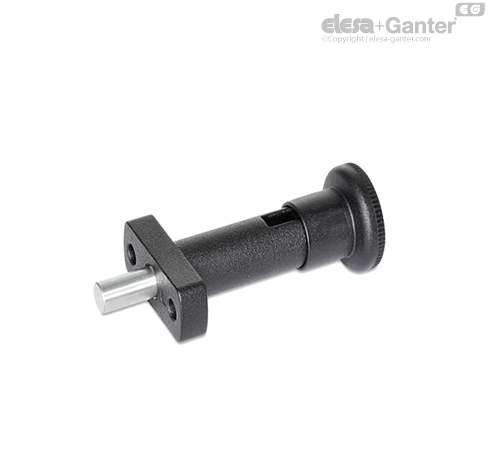

Технология производства стопорных штифтов GN 817.9 позволяет изготавливать на заказ нестандартные варианты стопорных стержней в относительно небольших количествах и с экономической выгодой.
При необходимости стопорные штифты могут быть обработаны или изготовлены оператором (пользователем), как показано на чертеже. Они собираются с использованием винта с потайной головкой и, следовательно, могут быть собраны несколько раз. Все детали поставляются в разобранном виде.
Стопорные штифты типа С применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
